impianto sollevamento e pressurizzazione dell'acqua, la pompa sommersa viene gestita dall'inverter
L'inverter a passaggio d'acqua è caratterizzato dalla semplicità di installazione e dal sistema di rilevamento della pressione, rilevata tramite un trasduttore di pressione interno alla macchina.
La gestione dell'elettropompa avviene tramite l'inverter che comanda la sommersa all'apertura e alla chiusura dei rubinetti (modulando la potenza in base alle effettive esigenze si risparmia dal 30% al 50% annuo di energia elettrica);
Obbligatorio il montaggio del quadro avviatore (SA600) con il condensatore,
Clicca sulle singole componenti dell'illustrazione in basso
pompa sommersa con condensatore esterno
|
|
Rispetto al caso di cui sopra, se la pompa sommersa non ha il condensatore all'esterno, i collegamenti si possono effettuare direttamente come riportato al seguente link (vedi schema);
Elettricamente esistono tre tipi di inverter per elettropompe:
Inverter M/M (monofase/monofase)
Esempio pratico utilizzo inverter MM
L'inverter viene alimentato con alimentazione elettrica 230Vac monofase - l'uscita dell'inverter che va alla elettropompa è 230Vac monofase
In questa applicazione prevalentemente per usi domestici, si porta l'alimentazione monofase di casa 230Vac all'inverter e l'uscita dell' inverter va ad alimentare l'elettropompa monofase 230Vac.
Inverter M/T (monofase/trifase)
Esempio pratico utilizzo inverter MT
L'inverter viene alimentato con alimentazione elettrica 230Vac monofase - l'uscita dell'inverter che va alla elettropompa è 230Vac trifase
In questa applicazione per usi domestici e civili, si porta l'alimentazione 230Vac monofase all'inverter e l'uscita dell' inverter va ad alimentare l'elettropompa trifase 230Vac
Attenzione! abbiamo detto 230Vac trifase per cui tutti i motori elettrici con la morsettiera accessibile, che sono normalmente alimentati a 400Vac trifase, opportunamente collegati si possono conformare per questa alimentazione, mentre le pompe sommerse si devono richiedere specificamente per essere alimentate a 230Vac trifase.
Inverter T/T
Esempio pratico utilizzo inverter TT
L'inverter viene alimentato con alimentazione elettrica 400Vac trifase - l'uscita dell'inverter che va alla elettropompa è 400Vac trifase
In questa applicazione per usi domestico/collettivi civili o agricoli si porta l'alimentazione 400Vac trifase all'inverter e l'uscita dell' inverter va ad alimentare l'elettropompa trifase 400Vac.
Categoria elettropompe sommerse
Categoria elettropompe sommerse monoblocco
Pompe sommerse x-power watercooled
Informazioni utili, sistemi, pompe sommerse e pozzi
Impianti di sollevamento acque da pozzo
Guasti e possibili inconvenienti sugli impianti di sollevamento acqua
Pressurizzare l'acqua per pippohydro è un gioco, componi l' impianto autoclave
Pressurizzazione irrigua laghetto con pompe sommerse X-power e inverter Dab
L'azione delle correnti vaganti indotte nelle pompe sommerse
Componenti pompa sommersa monofase con inverter
Componenti pompa sommersa monofase con presscontrol
Componenti pompa sommersa monofase con polmone di compenso
Componenti pompa sommersa autoraffreddata monoblocco possibili installazioni
Come si monta una pompa sommersa dentro un serbatoio?
video inverter easymax monofase
programmazione inverter mono-trifase easymax
installazione inverter + filtro in acciaio big inox
con pippohydro pressurizzare l'impianto idrico è molto semplice
Sistema pressurizzazione costante EasyMax
Rispetto agli inverter a passaggio d'acqua, i nuovi inverter murali EasyMax, differiscono per la tipica installazione con trasduttore di pressione separato dall'inverter.
Il montaggio di questo inverter può avvenire a parete, sulla morsettiera delle elettropompe di superficie oppure sul collettore di mandata dei gruppi di pressurizzazione, (ordinando il kit staffa per tubo).
Gli inverter EasyMax garantiscono la massima affidabilità di funzionamento e sono consigliati quando l'acqua presenta delle impurità o dei corpi solidi in sospensione, in quanto garantiscono un miglior funzionamento della pompa.
Grazie al sistema basato sulla tecnologia inverter, questi apparecchi modulano la frequenza (Hz) della corrente che arriva all'elettropompa, variandone il regime di giri e quindi la potenza, modulano la potenza impegnata dall'elettropompa proporzionalmente alla richiesta di acqua da parte dell'impianto idrico di casa.
Gli inverter EasyMax permettono di adattare le prestazioni della pompa alle effettive richieste dell’impianto. Il raffreddamento dell'inverter avviene per ventilazione forzata;
La facilità di programmazione è garantita dall’utilizzo di una interfaccia intuitiva digitale.
Gli inverter EasyMax dispongono di una architettura a doppio microprocessore che garantisce il massimo dell’efficienza ed affidabilità.
Il trasduttore di pressione rileva i valori espressi in bar e trasmette tramite un segnale 4-20mA alla scheda madre.
Gli inverter EasyMax salvaguardano la pompa e grazie alle protezioni integrate, incrementano la vita utile della pompa, in quanto eliminando i colpi di ariete, evitano i contraccolpi della tubazione e i picchi massimi di assorbimento elettrico, fanno girare il motore della pompa al numero di giri ottimale al soddisfacimento delle richieste dell’utente.
EasyMax è dotato di comunicazione per la creazione di gruppi gemellari. Per un buon funzionamento si consiglia l'installazione di un vaso ad espansione
abbinando un vaso ad espansione all'inverter otteniamo:
maggior durata dell'elettropompa
assenza di contraccolpi nell'impianto
diminuizione dei costi energetici

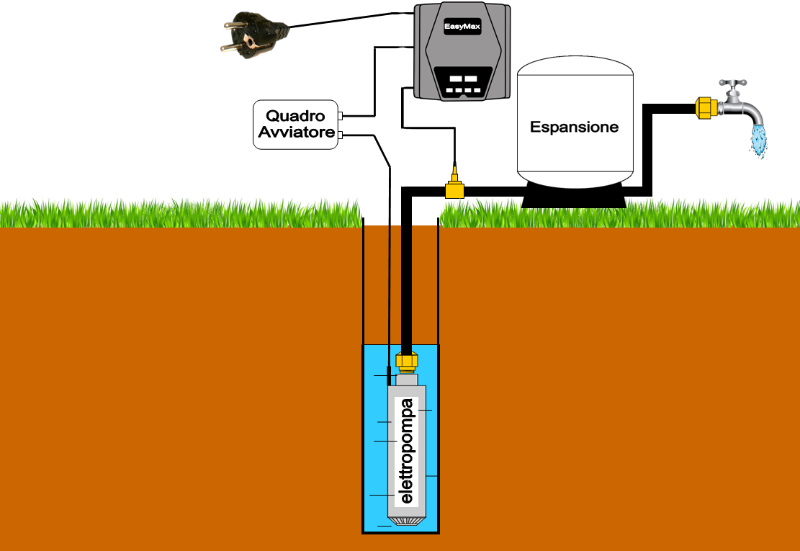

connessione inverter con pompe sommerse monofase, che hanno il pannello con condensatore (quadro avviatore) separato dalla elettropompa
connessione inverter con pompe sommerse monofase o trifase
con pippohydro è un gioco migliorare il comfort domestico
connessione inverter con pompe di superficie monofase o trifase, installazione murale
EasyMax è estremamente versatile
connessione inverter con pompe di superficie monofase o trifase, installazione a bordo macchina
montaggio a parete, a bordo macchina o su altri tipi di supportazione
Elettropompe complementari al prodotto
EasyMax è un inverter MT oppure TT, quindi abbinabile esclusivamente a pompe di superficie o sommerse 3x400 trifase
EasyMax è un inverter MT oppure TT, quindi abbinabile esclusivamente a pompe di superficie o sommerse 3x400 trifase
Scorri il mouse sui modelli per accedere ad una descrizione breve
Vantaggi
Pressione costante garantita dal sistema a modulazione di giri della pompa
Risparmio energetico grazie al consumo equilibrato dell'impianto dotato di Nettuno
Assenza di sbalzi di pressione grazie al sistema di partenza e stacco "soft" dell'elettropompa
Easymax protegge la pompa dalla marcia a secco bloccandone temporaneamente la marcia (sotto una soglia di pressione impostabile, l'inverter va in protezione)
Sistema di reset automatico a intervalli di tempo variabili, dopo la mancanza accidentale di acqua all'interno della pompa
Controllo perdite di acqua efficace a protezione della pompa (sotto una soglia di pressione impostabile, l'inverter va in protezione)
Funzione antibloccaggio
Gestione termica intelligente (intervento in caso di perpetuamento condizione di sovrassorbimento elettrico)
Indicazione digitale di: pressione acqua, tensione in volts, frequenza elettrica, stati di funzionamento dell'inverter
Easymax è collegabile in gruppi gemellari di funzionamento idrico in modalità alternante e a cascata
Sistema soft-start selezionabile intuitivamente dal menù di programmazione
Funzionamento in abbinamento a flussostato (permette di lavorare con acqua ferrosa
Protezione da sovra alimentazione elettrica, cortocircuito sulla parte terminale,
Protezione da sovrapressione e surriscaldamento interno all'inverter
Collegamento idraulico
Il sensore di pressione 4-20mA deve essere collegato sulla mandata dell'impianto, preferibilmente lontano da: curve, derivazioni, ecc... per una maggiore precisione di lettura della pressione.
E' consigliabile installare un vaso di espansione della capacità di 2-5L litri sull'impianto per grantire il corretto arresto della pompa ed in modo da limitare le continue ripartenze causate da eventuali piccole perdite, la cui presenza è normale in buona parte degli impianti.
il valore di pre-carica del vaso deve essere adeguato ai valori di pressione impostati. Questo accorgimento aiuta inoltre a migliorare la costanza del funzionamento in caso di richieste esigue di acqua dell'impianto (Es. lavatrici, sciacquoni dei WC, ecc..).L'impianto deve inoltre essere dotato di una valvola di non ritorno per impedire il ritorno del fluido verso l'aspirazione al momento dell'arresto della pompa. Nel caso di installazione multipla, è consigliabile installare una valvola in aspirazione per ogni pompa
Collegamento elettrico
L'alimentazione dell'inverter è trifase 400Vac 50/60Hz, l'impianto elettrico al quale l'inverter è collegato deve rispettare le norme vigenti all'uopo, il collegamento deve avvenire in maniera stabile in modo da non far sconnettere i cavi di alimentazione elettrica e del motore; I cavi di alimentazione elettrica e del motore vanno collocati al'interno della scatola di connessione, nelle opportune sedi contrassegnate dal produttore;
Collegamento gruppo pompa/inverter singolo
L'inverter EasyMax viene fornito con il supporto per fissaggio a parete; La facilità di installazione dell'inverter all'elettropompa, consente di ottimizzare i tempi è i costi rispetto ai normali gruppi tradizionali ON/OFF, basta collegare l'inverter sulla mandata della pompa (tramite il trasduttore di pressione) e seguire le istruzioni per il collegamento elettrico;
Programmazione pressione di funzionamento semplice e intuitiva
Tramite i cursori l'utente può immediatamente impostare la pressione desiderata;
Programmazione approfondita
La programmazione approfondita consente di impostare valori personalizzati inerenti la pressione differenziale, le temporizzazioni, le protezioni della pompa, accelerazione, decelerazione ecc..
Quindi per accedere alla programmazione approfondita, ci si deve prima accertare che il sistema è inattivo, oppure pigiando il pulsante STOP il sistema si porta in stato di riposo (o inattività);
Collegamento gruppo/pompa gemellare e multipompa
Oltre a funzionare in abbinamento a una elettropompa, l'inverter EasyMax tramite un le porte RS 485 è installabile in comunicazione con altri inverter EasyMax (fino a 8 dispositivi), si realizza così un gruppo di pressione multipompa con funzionamento alternato e a cascata delle pompe, garantendo una usura equilibrata delle pompe ed evitando lunghi periodi di inattività della pompa;
Piastra di fissaggio
La piastra a griglia consente l'installazione dell'inverter
Particolare della piastra di fissaggio che consente l'installazione murale, sulla elettropompa o su supporti di vario genere
Abbinando il vaso ad espansione all'inverter raggiungiamo:
Maggior durata dell'elettropompa ad esso applicata
Assenza di contraccolpi nell'impianto
Risparmio energetico ottimizzato
Maggior comfort domestico
