La combinazione tra pompa e inverter permette di ottenere importanti vantaggi in termini di risparmio energetico, comfort e affidabilità. La pressione dell’acqua viene mantenuta costante e stabile, adattandosi automaticamente alle reali esigenze dell’impianto, migliorando l’esperienza d’uso e riducendo gli sprechi. Gli impianti idrici di nuova generazione richiedono soluzioni sempre più efficienti e sostenibili: l’impiego degli inverter nella pressurizzazione automatica consente di ottimizzare i consumi, ridurre i costi di gestione e prolungare la durata delle apparecchiature, garantendo al tempo stesso silenziosità e continuità di servizio. Una tecnologia affidabile, flessibile e orientata al futuro, ideale per applicazioni residenziali, commerciali e industriali.

differenze tra le automazioni



1. pompa con pressostato
start-stop tra due pressioni

• La pompa gira sempre alla massima velocità, anche se serve poca acqua.

• La pressione varia molto e il consumo è elevato.

• Si accende e spegne tramite variazione di pressione (obbligatorio installare un vaso ad espansione)

2. pompa con presscontrol
start a pressione bassa stop a flusso fermo

• La pompa gira sempre alla massima velocità, anche se serve poca acqua.

• La pressione varia molto e il consumo è elevato.

• Si accende tramite abbassamento di pressione e si spegne a flusso fermo (migliorativo applicare un vaso ad espansione)

3. pompa inverterizzata:
start a pressione bassa stop a flusso fermo
modulazione di frequenza nell'intervallo

La gestione dell'elettropompa avviene tramite inverter a modulazione di frequenza, l'utente imposta la pressione di lavoro (pressione di eservizio) che deve sviluppare la pompa all'interno dell'impianto idrico, L'inverter indirizza l'elettropompa al funzionamento: la pompa parte in modalità pressostatica ovvero all'abbassarsi della pressione e stacca  quando il flusso d'acqua si ferma, nel frattempo l'inverter svolge la funzione di mantenere la pressione costante all'interno dell'impianto idrico, l'inverter farà assorbire alla pompa la potenza necessaria che occorrerà per l'erogazione dell'acqua, il consumo elettrico è proporzionale alla quantità di acqua richiesta dall'impianto, l'inverter trova il suo massimo riscontro, in impianti con portate variabili, il segnale della pressione viene rilevato da un traduttore di pressione 4.20mA Raccomandato l'utilizzo di un vaso ad espansione per diminuire le partenze repentine dell'elettropompa, allungandone la durata ed evitando contraccolpi di pressione all'impianto; in breve:

• L’inverter modula la velocità del motore in base alla pressione impostata (es. 3 bar).

• Se apri un solo rubinetto → la pompa rallenta.

• Se apri più rubinetti → la pompa accelera.

• Risultato: pressione costante, risparmio energetico e minore usura.



La scelta del giusto abbinamento tra pompa e inverter è fondamentale per garantire prestazioni elevate, risparmio energetico e affidabilità nel tempo. Un sistema correttamente dimensionato assicura una pressione costante, minori consumi e un comfort superiore per l’utilizzatore finale.





INVERTER
valutazioni pre-acquisto



- Valutare le caratteristiche della pompa

Il primo passo è conoscere i dati tecnici della pompa:

• Potenza del motore

• Tensione di alimentazione

• Corrente nominale

• Tipo di utilizzo (pressurizzazione, irrigazione, sollevamento)



- Definire le esigenze dell’impianto

Ogni impianto ha esigenze diverse:

• portata richiesta

• pressione di esercizio

• numero di utenze

• continuità di funzionamento

Un corretto abbinamento consente all’inverter di modulare la velocità della pompa in base alla reale richiesta d’acqua, evitando sprechi e sovraccarichi.



- Scegliere un inverter specifico per pompe

Gli inverter dedicati alla gestione idrica offrono funzioni avanzate come:

• controllo automatico della pressione

• avviamento e arresto progressivi

• protezione contro marcia a secco

• riduzione di rumorosità e colpi d’ariete

Queste funzioni migliorano l’efficienza dell’impianto e prolungano la vita utile della pompa.



- Vantaggi di un sistema pompa–inverter correttamente dimensionato

• dal 30 al 60% di risparmio energetico annuo

• pressione costante in ogni punto di utilizzo

• minore usura meccanica

• maggiore comfort e silenziosità

• riduzione dei costi di manutenzione



- La scelta giusta per ogni impianto

Selezionare il tipo corretto di inverter in base all’alimentazione elettrica disponibile permette di ottimizzare prestazioni, consumi e durata dell’impianto, garantendo un funzionamento affidabile e professionale.





selezione per alimentazione elettrica

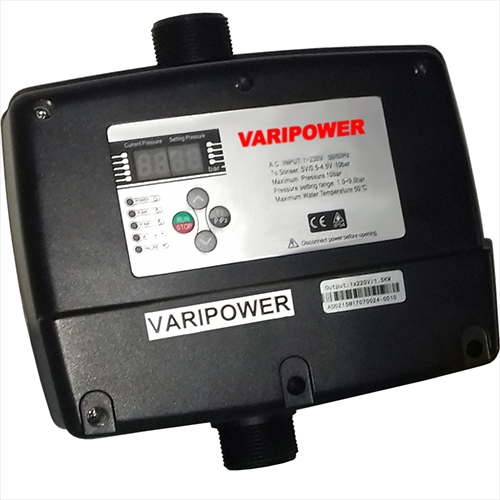

-  inverter monofase – monofase

Progettato per impianti con alimentazione monofase e motori monofase.
È la soluzione ideale per applicazioni residenziali e leggere, dove semplicità e compattezza sono fondamentali.

Caratteristiche principali

• Alimentazione: 230 V monofase

• Uscita: 230 V monofase

• Installazione rapida

• Ottimo per piccole pompe e autoclavi domestiche

 Soluzione pratica ed economica per impianti di piccole dimensioni.

-  inverter monofase – trifase

Consente di alimentare un motore trifase utilizzando una rete monofase, offrendo maggiore efficienza e controllo rispetto ai motori monofase.

Caratteristiche principali

• Alimentazione: 230 V monofase

• Uscita: 230 V trifase

• Miglior rendimento del motore

• Avviamento progressivo e controllo preciso

Ideale per applicazioni civili e commerciali dove non è disponibile la rete trifase.

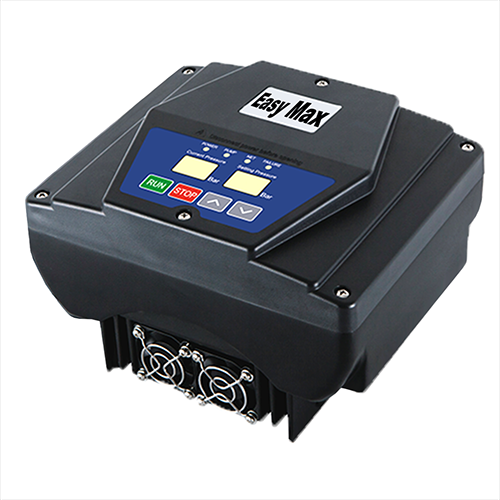

- inverter trifase – trifase

Pensato per impianti con alimentazione trifase, è la soluzione più performante per applicazioni industriali e professionali.

Caratteristiche principali

• Alimentazione: 400 V trifase

• Uscita: 400 V trifase

• Massima potenza ed efficienza

• Elevata affidabilità anche in funzionamento continuo

 La scelta ideale per impianti complessi, grandi portate e utilizzo intensivo.







SCHEMI UTILI



- schema 1 pompa di superfice monofaase 220/230Vac

Impianto di pressurizzazione completo di pompa, serbatoio e by-pass

Aspirazione da serbatoio di raccolta (battente positivo)

Di seguito un esempio pratico di una pompa autoclave per casa che aspira da un serbatoio di raccolta (battente positivo). Sempre presenti in aspirazione una valvola a sfera e una valvola di non ritorno; mentre nel tubo di mandata un dispositivo inverter il quale gestisce start e stop dell'elettropompa modulando i giri del motore in funzione dell'acqua richiesta, garantendo  un notevole risparmio di energia elettrica. Nel caso di un impianto automatico con serbatoio, diventa obbligatorio un sistema di riempimento automatico del serbatoio e un sistema di by-pass per far confluire sulla stessa tubazione l'acqua erogata dalla pompa e l'acqua erogata dalla rete.

Da quale dei due impianti entrerà l'acqua in casa?
L'acqua che entrerà in casa sarà quella con più pressione:
se la pressione maggiore è data dal gruppo di aumento pressione, entrerà in casa l'acqua dell'elettropompa;
se, invece, la pressione maggiore è data dalla rete, sarà l'acqua dalla rete ad entrare nei nostri rubinetti.













gruppo contatore per il sistema di pompaggio di cui sopra

Quando la pressione dell'acqua diretta scende al di sotto del valore impostato,

entra automaticamente in funzione il gruppo di aumento pressione









- schema 2 pompa di superfice monofaase 220/230Vac

Impianto di pressurizzazione completo di pompa, serbatoio, polmone di compenso e by-pass

Aspirazione da serbatoio di raccolta (battente positivo)

Come sopra, in questo sistema troviamo l'inverter, l'elettropompa, ed accessori, con l'aggiunta di un polmone di compenso, per evitare le continue partenze dell'elettropompa













gruppo contatore per il sistema di pompaggio di cui sopra

Quando la pressione dell'acqua diretta scende al di sotto del valore impostato,

entra automaticamente in funzione il gruppo di aumento pressione









- schema 3 pompa sommersa monofase 220/230Vac (condensatore esterno)

 - condensatore da collegare all'esterno (solo per le pompe che lo prevedono)

inverter alimentazione el. 1x230 monofase

pompa sommersa alimentazione el. 1x230 monofase

Alimentazione inverter monofase 1x230

Alimentazione elettropompa monofase 1x230



SCEGLIERE INVERTER MM

Il condensatore di avviamento è presente su tutti i motori elettrici rotanti monofase, può essere installato sia all'interno sia all'esterno, ogni descrizione presente sul sito pippohydro, riporta fedelmente se il costruttore utilizza un condensatore montato all'interno della pompa sommersa oppure all'esterno in apposita scatola stagna;

Il cavo elettrico delle pompe sommerse con condensatore esterno, presenta tre poli (3) + la messa a terra;



impianto mono-mono



















- schema 4 pompa sommersa monofase 220/230Vac

inverter alimentazione el. 1x230 monofase

pompa sommersa alimentazione el. 1x230 monofase

Alimentazione inverter monofase 1x230

Alimentazione elettropompa monofase 1x230



SCEGLIERE INVERTER MM

Il condensatore di avviamento è presente su tutti i motori elettrici rotanti monofase, può essere installato sia all'interno sia all'esterno, ogni descrizione presente sul sito pippohydro, riporta fedelmente se il costruttore utilizza un condensatore montato all'interno della pompa sommersa oppure all'esterno in apposita scatola stagna;

Il cavo elettrico delle pompe sommerse con condensatore integrato al loro interno, presenta due poli (2) + la messa a terra;



impianto mono-mono



















- schema 5 pompa sommersa trifase 220/230Vac

inverter alimentazione el. 1x230 monofase

pompa sommersa alimentazione el. 3x230 trifase

Alimentazione inverter monofase 1x230

Alimentazione elettropompa trifase 3x230



SCEGLIERE INVERTER MT

Gli inverter con alimentazione monofase 1x230 con uscita trifase 3x230, rappresentano la possibilità di giovare dei vantaggi dell'utilizzo di un motore trifase (modulazione equilibrata e elevata durata del motore elettrico), pur avendo l'alimentazione monofase, di seguito lo schema tipico di installazione:



Il cavo elettrico delle pompe sommerse trifase 3x230 presenta tre poli (3) + la messa a terra;

impianto mono-tri

















- schema 6 pompa sommersa trifase 380/410Vac

inverter alimentazione el. 3x400 trifase

pompa sommersa alimentazione el. 3x400 trifase

Alimentazione inverter trifase 3x400

Alimentazione elettropompa trifase 3x400



SCEGLIERE INVERTER TT

Gli inverter con alimentazione e uscita trifase 3x400, applicati  a un carico trifase rappresentano la massima espressione del funzionamento degli impianti a modulazione di frequenza, garantiscono il migliore utilizzo della pompa sommersa anche in condizioni di lavoro gravose, di seguito lo schema tipico di installazione:



Il cavo elettrico delle pompe sommerse trifase 3x400 presenta tre poli (3) + la messa a terra;



impianto tri-tri















Differenza tra inverter Water Cooled e Air Cooled

La scelta tra inverter air cooled e water cooled dipende da:

• potenza dell’impianto

• condizioni ambientali

• spazio disponibile

• continuità di funzionamento richiesta

Un corretto dimensionamento garantisce affidabilità, lunga durata e massime prestazioni del sistema pompa–inverter.



Caratteristica	Inverter Air Cooled	Inverter Water Cooled
Sistema di raffreddamento	Ventole ad aria forzata	Circuito di raffreddamento a liquido
Installazione	Semplice e rapida	Più tecnica e specializzata
Efficienza termica	Buona	Molto elevata
Rumorosità	Presente (ventole)	Molto bassa / assente
Spazio richiesto	Maggiore ventilazione	Ideale per spazi ridotti
Manutenzione	Minima (pulizia filtri/ventole)	Controllo circuito di raffreddamento
Potenza applicabile	Bassa e media	Media e alta
Condizioni ambientali	Ambienti standard	Ambienti caldi o critici
Affidabilità nel continuo	Buona	Eccellente
Costo	Più contenuto	Più elevato

- Inverter Air Cooled (raffreddamento ad aria)

Gli inverter air cooled utilizzano ventole interne per dissipare il calore prodotto durante il funzionamento. Rappresentano la soluzione più diffusa e versatile per la maggior parte delle applicazioni.

Vantaggi

• Installazione semplice e veloce

• Costi contenuti

• Manutenzione minima

• Ideali per ambienti standard e quadri elettrici ventilati

Applicazioni tipiche

• Impianti civili e commerciali

• Pressurizzazione domestica

• Sistemi di piccola e media potenza

 La scelta pratica ed economica per installazioni tradizionali.





Inverter Water Cooled (raffreddamento a liquido)

Gli inverter water cooled dissipano il calore tramite circuito a liquido, garantendo un controllo termico superiore anche in condizioni estreme.

Vantaggi

• Elevata efficienza di raffreddamento

• Prestazioni costanti anche ad alte potenze

• Funzionamento silenzioso (assenza di ventole)

• Ideali per ambienti caldi o spazi ridotti

Applicazioni tipiche

• Impianti industriali

• Sale macchine e ambienti critici

• Applicazioni ad alta potenza e funzionamento continuo

👉 La soluzione professionale per le applicazioni più impegnative.





elettropompe con inverter integrato

Le elettropompe con inverter integrato rappresentano una soluzione compatta e tecnologicamente avanzata per la pressurizzazione automatica degli impianti idrici, combinando in un unico prodotto pompa, inverter e sistema di controllo.

Questa integrazione consente una gestione intelligente e precisa della pressione, adattando automaticamente la velocità del motore alla reale richiesta d’acqua, con evidenti vantaggi in termini di risparmio energetico, comfort e affidabilità.

Perché scegliere una pompa con inverter integrato

- Pressione costante in ogni punto di utilizzo
- Riduzione dei consumi energetici
- Avviamento morbido senza colpi d’ariete
- Dimensioni compatte e installazione semplificata
- Silenziosità di funzionamento
- Protezione integrata contro marcia a secco e sovraccarichi

Vantaggi rispetto ai sistemi tradizionali

A differenza delle soluzioni con inverter esterno, le elettropompe con inverter integrato:

• richiedono meno spazio

• riducono i tempi di installazione

• limitano cablaggi e componenti aggiuntivi

• offrono una gestione “plug & play”

Applicazioni ideali

• Abitazioni private

• Condomini

• Piccole strutture commerciali

• Sistemi di irrigazione

• Impianti di pressurizzazione compatti

Tecnologia pronta all’uso

Le elettropompe con inverter integrato sono la scelta ideale per chi cerca una soluzione efficiente, affidabile e di facile installazione, capace di garantire prestazioni elevate e comfort costante nel tempo.

Contattaci per scegliere il modello più adatto al tuo impianto
Ti aiutiamo a individuare la soluzione perfetta per le tue esigenze di pressurizzazione.

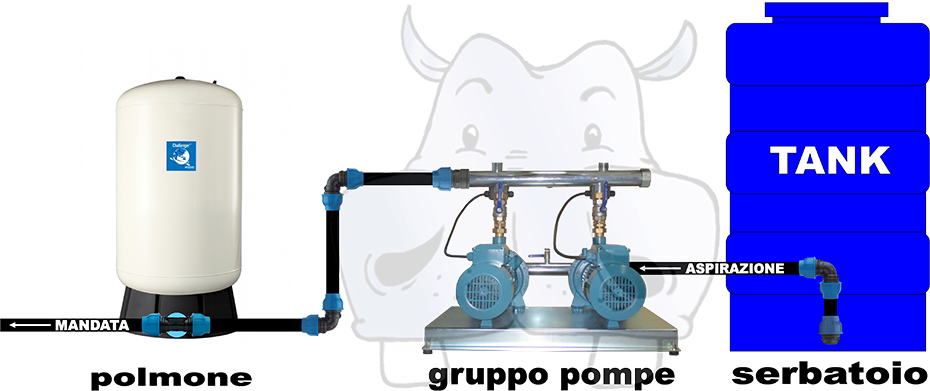

Inverter nei gruppi di aumento pressione

Nei moderni gruppi di aumento pressione, l’utilizzo di pompe gemelle abbinate a inverter rappresenta una soluzione tecnologicamente avanzata per garantire continuità di servizio, efficienza energetica e massima affidabilità.

Grazie all’inverter, la velocità delle pompe viene regolata automaticamente in base alla reale richiesta idrica, mantenendo una pressione costante anche in presenza di variazioni improvvise di consumo. Nei sistemi con pompe gemelle, questa tecnologia consente una gestione intelligente e dinamica dell’impianto.



Come funziona un sistema con pompe gemelle e inverter

• Una pompa opera come master con regolazione tramite inverter

• La seconda pompa entra in funzione come supporto nei picchi di richiesta

• Alternanza automatica delle pompe per uniformare l’usura

• Avviamenti morbidi e progressivi, senza colpi d’ariete

Il risultato è un sistema efficiente, silenzioso e sempre pronto a rispondere alle esigenze dell’impianto.

Vantaggi principali

- Pressione costante in ogni condizione
- Continuità di servizio anche in caso di fermo di una pompa
- Riduzione dei consumi energetici
- Minore usura meccanica
- Maggiore durata dell’intero impianto

Applicazioni ideali

• Edifici residenziali e condomini

• Hotel e strutture ricettive

• Centri commerciali

• Impianti industriali

La soluzione ideale per impianti moderni

I gruppi di aumento pressione con pompe gemelle e inverter rappresentano oggi la scelta più efficiente e affidabile per la gestione intelligente dell’acqua, unendo comfort, risparmio e sicurezza operativa.

 Contattaci per progettare il tuo gruppo di pressurizzazione su misura
I nostri esperti ti guideranno nella scelta della soluzione più adatta alle tue esigenze.
