non hai la pendenza sufficiente all'evacuazione dei reflui dalla tua casa o della tua struttura? con pippohydro potrai selezionare tra centinaia di pompe, automazioni e sistemi che consentono la movimentazione dei reflui in ogni direzione
DESCRIZIONE GENERALE
Una pompa per acque scure e reflui fognari è un dispositivo che viene utilizzato in impianti di sollevamento o per trasportare liquami. La pompa sommergibile monofase richiesta in ambito domestico, alimentata a 220/230Vac, la pompa sommergibile trifase richiesta in ambito condominiale, agricolo, industriale, ristoranti, enti pubblici, ha un motore elettrico alimentato da 3 fasi, a tensione 380/400Vac. La pompa trifase per acque scure può essere utilizzata in diversi modi, in stazioni a una o più elettropompe, con comando da galleggiante elettrico o sonda piezoresistiva in abbinamento a specifici quadri elettrici di comando multiplus monofase e multiplus trifase consente un funzionamento con rilevamento millimetrico dei livelli di start stop e allarme, la pompa sommersa trituratrice, anch'essa disponibile nelle versioni monofase e trifase, viene impiegata per lo più, per trasferire acqua sporca con corpi solidi idonei alla triturazione.. Anche se le pompe hanno molte applicazioni, devono essere installate con cura per avere prestazioni corrette ed evitare guasti meccanici o elettrici. Ad esempio, è necessario considerarela pendenza o l'altezza di lavoro che dovrà vincere la pompa, Inoltre, è importante verificare che la girante sia compatibile con il tipo di liquame che si vuole espellere. Le stazioni di sollevamento fognario con serbatoio di stoccaggio in doppio strato PE/VTR maxyfos, consentono di raccogliere i reflui per essere poi convogliati nella rete pubblica, tramite delle pompe sommergibili poste al loro interno. Possono essere accessoriate con quadri elettrici e sistemi di allame acustico/luminoso o GSM
le pompe per fognature di comune utilizzo hanno la girante vortex
Elettropompe sommergibili con girante arretrata di tipo Vortex, realizzate con idraulica in ghisa o in acciaio inox, e camicia motore in acciaio inossidabile, concepite per la movimentazione di acque reflue cariche di materiali organici solidi. La particolare conformazione della girante consente, a seconda dei modelli, passaggi di corpi solidi fino ad 63 mm. Portate fino a 200 m³/h. Indicate per il sollevamento di acque luride e lo svuotamento di fosse biologiche di decantazione. Disponibili anche nella versione con mandata orizzontale. Solitamente le pompe con girante vortex sono le più utilizzate negli impianti di pompaggio fognature e reflui. Pur non avendo il dispositivo trituratore, l'ampio passaggio consentito al refluo per mezzo della girante, conferisce grande affidabilità di funzionamento e lunga durata del prodotto. L'immagine riporta fedelmente il prospetto della mandata della pompa, ed è visibile la girante a vortice (vortex) che tendendo a sminuzzare il refluo, lo fa passare tramite un ampio passaggio
serie domestica
fognature leggere: MAGNA100 (1wc + servizi)
+ professionali VORX100 VORT100 DOMOVX
possibili inconvenienti che si riscontrano con l'utilizzo delle pompe per fognature
Le pompe per fognatura sono concepite per sollevare acque reflue, quindi acque con corpi solidi in sospensione. Eccessive quantità di solidi che giungono in un'unica soluzione alla pompa, possono causare intasamenti della pompa sommersa. Nel caso in cui l'utente oltre all'impianto di sollevamento fognario (che può essere a una o più elettropompe), dispone anche di una fossa imhoff, è possibile far confluire il refluo già decantato nella rete comunale. Solitamente si hanno delle agevolazioni sulle tasse da parte del comune in quanto l'utente immette nella rete refluo pre-trattato.

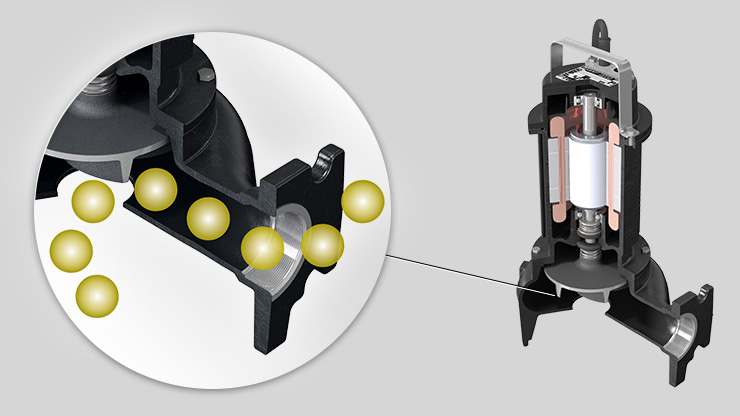

zenit ha concepito soluzioni professionali con girante vortex per risolvere le problematiche legate al pompaggio delle acque reflue
gamma zenit domestica & industriale
Una volta dimensionati l'impianto e la tubazione di mandata, per costruire un impianto di sollevamento fognario bisogna capire se si vogliono impiantare una o due elettropompe sommerse. A tal scopo si possono consultare i vari schemi di montaggio nel sollevamento della fognatura oppure i kit Pippohydro.
perchè vengono utilizzati gli impianti di rilancio
Non sempre è possibile portare i reflui da un edificio alla condotta fognaria comunale. Infatti a volte è necessario predisporre un vano per la raccolta (fossa biologica) ed il rilancio dei reflui nell' impianto fognario, per cui è d'obbligo l'utilizzo di una elettropompa sommersa per fognature Questo tipo di elettropompa si distingue dalle normali elettropompe sommerse primariamente per gli ampi spazi presenti nella girante e talvolta per la presenza un dispositivo trituratore posto all'ingresso della pompa, volto a sminuzzare i detriti compatti che possono arrivare dall'edificio.
tipologie della girante della pompa per fognature
Le tre immagini di seguito riportate rappresentano rispettivamente le idrauliche delle pompe sommerse più usate nel campo degli impianti domestico/collettivi.
Elettropompe con girante Vortex
Sollevamento di acque di drenaggio, acque sporche e di fognatura, acque di rifiuto domestico, artigianale e industriale con solidi in sospensione, materiali filamentosi e viscosi con presenza di aria, gas e particelle abrasive, fanghi grezzi o fermentati, fanghi attivi.
Elettropompe con girante monocanale
Sono adatte a pompare liquidi preferibilmente grigliati, con corpi solidi sospesi, fibre tessili, etc. Sono usate per varie applicazioni nel settore privato, pubblico e nell’industria
Elettropompe con girante + dispositivo trituratore
Impianti di fognatura di singole abitazioni in zone dove si devono superare alti dislivelli o in installazioni dove sono richieste tubazioni particolarmente lunghe. Le pompe trituratrici sono progettate per pompare acqua contenente solidi in sospensione che grazie a un dispositivo di triturazione vengono sminuzzati e ridotti in parti molto piccole. Questo permette l’uso di piccole tubazioni senza rischio di intasamento
pompe sommergibili trituratrici piranha per fognature
piranha, consiste in un sistema di pompaggio a triturazione lenta e rappresenta una soluzione professionale nel pompaggio delle acque reflue con corpi solidi triturabili
La pompa trituratrice Piranha è utilizzata per pompare acque sporche, fognature, acque nere cariche di corpi solidi triturabili. Il suo funzionamento è semplice, grazie al sistema di triturazione (GRIND-OUT) i liquami vengono triturati lentamente, scongiurando possibili intasamenti, tre versioni disponibili, Piranha monofase manuale principalmente urtilizzata in abbinamento a galleggianti elettrici speciali e quadro centrale di comando e gestione pompe, Piranha monofase automatico e Piranha trifase, la versione automatica possiede un galleggiante regolabile per l’accensione e per lo spegnimento dell’elettropompa, quella manuale si aziona con galleggianti elettrici speciali più durevoli dei galleggianti el. incorporati, la versione trifase, alimentata a 400Vac, Alla base ha uno spazio che indica la dimensione del corpo solido che può aspirare. Il modello ha la particolarità di avere l’uscita a 90° posta in orizzontale che consente l'installazione in abbinamento a dispositivi slitta che facilitano le operazioni di manutenzione/smoontaggio/montaggio. È una pompa speciale dotata di un dispositivo di taglio realizzato in acciaio e ad alta resistenza, detto trituratore, che consente di movimentare liquidi con presenza di corpi solidi e filamenti di grandi dimensioni che necessitano di essere convogliati in tubazioni di scarico utilizzando tubazioni relativamente di piccolo diametro. Il trituratore rispetto alla girante bicanale e alla girante vortex offre una maggiore sicurezza di affidabilità in quanto siamo sicuri che la pompa non possa bloccarsi. Occorre tuttavia considerare che la pompa trituratrice offre la sua massima prestazione quando le acque reflue si caratterizzano, per ragioni diverse, per la presenza di solidi altamente fibrosi di particolare consistenza, si pensi a frammenti di cotone, piccoli pezzi di plastica, ecc. I materiali utilizzati sono tutti di alta qualità che garantiscono una lunga e ottima vita della pompa, come il corpo pompa è di ghisa ultra resistente. Tuttavia si raccomanda l'abbinamento di protezioni elettriche adeguate, una stabile tensione in entrata garantirà il miglior funzionamento.
video sul funzionamento della pompa piranha
POMPE SOMMERGIBILI PIRANHA
Negli impianti comuni (con alimentazione monofase) l'elettropompa per fognatura è dotata direttamente di galleggiante elettrico montato sulla stessa; Come abbiamo detto il galleggiante serve ad avviare la sommersa quando il livello del liquame si alza e a fermarla quando il livello si abbassa; Di seguito l'elettropompa xp modello Piranha completadi galleggiante elettrico, dispositivo trituratore ad entrata rallentata, ottenuto dalla fusione di acciaio inox di prima scelta.

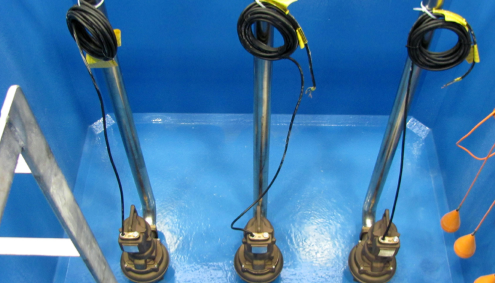

STAZIONI DI SOLLEVAMENTO SINGLEBOX LOWARA - MONOPOMPA
Di seguito il link riportante alle stazioni di sollevamento Lowara mod. SINGLEBOX con vasca da 270 liri, all'interno viene alloggiata una elettropompa sommergibile per fognature, installata con un dispositivo di discesa e risalita automatico che favorisce le operazioni di manutenzione, il sistema "singlebox multi" gestisce la pompa tramite quadro elettrico e galleggianti elettrici separati dalla pompa
Stazioni di sollevamento da allestire con le pompe sommergibili per ogni esigenza impiantistica
Di seguito il link riportante alle stazioni di sollevamento Lowara mod. DOUBLEBOX con vasca da 550 liri, doublebox lowara - stazione di sollevamento, volume 550 litri, completa di raccordi, valvole antireflusso, galleggianti speciali, predisposizione per due (2) pompe a immersione su slitta, quadro elettrico, sistema di allarme acustico luminoso remotabile
stazioni in kit complete di pompa - stazioni da allestire con gli accessori in vendita su pippohydro
stazioni da allestire con le pompe e gli accessori in vendita su pippohydro

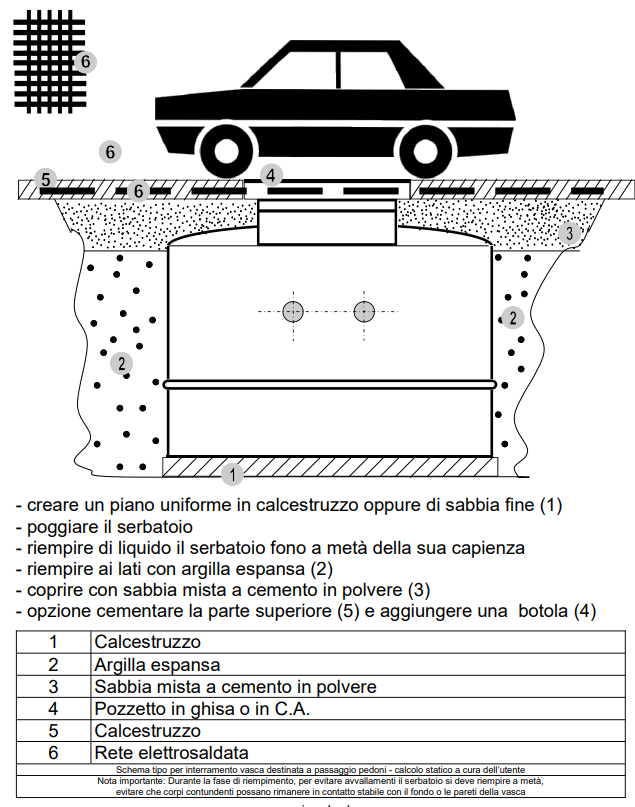

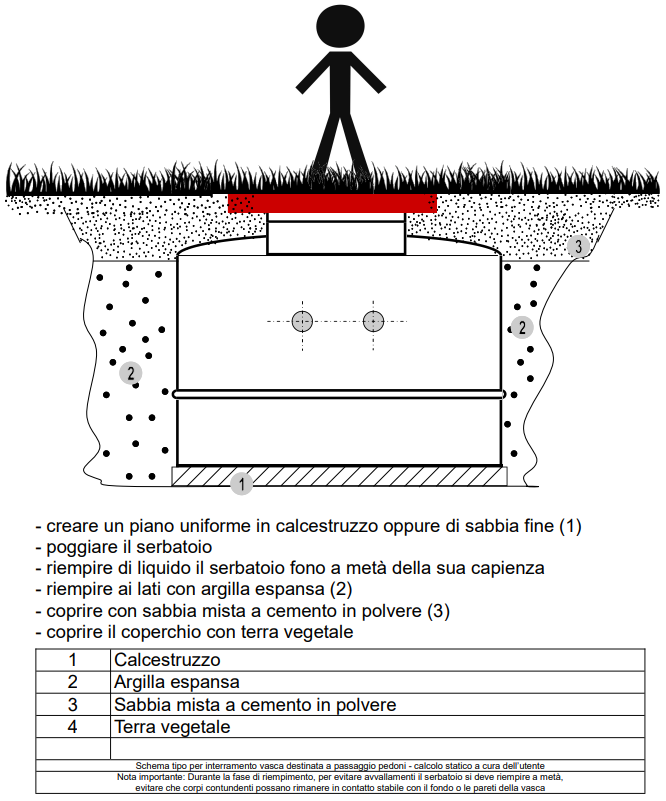

Stazioni di sollevamento maxyfos da allestire con le pompe sommergibili per ogni esigenza impiantistica
MAXYFOS - stazione di sollevamento predisposta per una (1) o più elettropompe per acque reflue e drenaggio - completa di slitte, valvole antireflusso, sistema di comando tramite galleggianti speciali per fognature
la funzione della valvola antireflusso
In un impianto di sollevamento fognario affidabile, si deve prevedere l'utilizzo di una valvola di ritegno del tipo a palla affondante (immagine di seguito) chiamata anche valvola antireflusso che serve a non fare ritornare la fognatura pompata, nuovamente nella vasca di contenimento dei liquami.
I quadri elettrici per la gestione e il controllo dei livelli
+info
I quadri elettrici Elettromek sono realizzati nei più svariati modelli. Su questa piattaforma è possibile trovare, quadri elettrici per il pompaggio di acque chiare, con elettropompe monofase e trifase per pozzi, serbatoi, impianti di irrigazione a pioggia, Oppure quadri per applicazioni su impianti di pressurizzazione monofase e trifase, in impianti di sollevamento per acque reflue, adatte ad elettropompe monofase e trifase, elettropompe e pompe sommerse singole oppure doppie. Ognuno di questi quadri elettrici è studiato per soddisfare in maniera semplice e funzionale, le problematiche legate all'avviamento, alla protezione e/o alla gestione di elettropompe domestiche, per uso tecnologico, agricolo o industriale; Particolare attenzione è prestata alla protezione: per aumentare la durata nel tempo delle elettropompe, dagli avviamenti semplici monofase e trifase, suggeriamo la protezione di sommerse V230M dalla marcia a secco senza l'ausilio delle sonde di livello, agli avviamenti soft.start, alla tecnologia inverter applicata alle elettropompe rispettando la sostenibilità ambientale; la tecnologia elettromek permette di proteggere le elettropompe da basse tensioni, sovratensioni, mancanza acqua, blocchi accidentali ecc... in modo semplice e sicuro. Usiamo materiali di prima scelta e tecnologia di ultima generazione nella costruzione delle schede elettroniche. Le protezioni elettriche (amperometriche, termiche e da marcia a secco), salvaguardano egregiamente le elettropompe di superficie, le elettropompe sommerse per acque chiare e le elettropompe sommerse per fognature da malfunzionamenti di causa esterna o interni alle elettropompe, proteggendo le linee elettriche sia in impianti di pressurizzazione per l'approvvigionamento idrico che in stazioni di sollevamento automatiche per acque reflue, assicurando il blocco delle elettropompe o dei motori guasti, allungando notevolmente la vita delle elettropompe. Per ogni quadro elettrico in vendita, Pippohydro fornisce i relativi optional già cablati, oltre agli accessori elettrici. Per la serie elettronica, a garanzia della qualità del servizio offerto da Pippohydro, direttamente sulla pagina di ogni quadro elettrico, è possibile andare a selezionare le schede e i pezzi di ricambio.
i Quadri elettrici Elettromek Mod. SEWAGE sono concepiti per gestire in automatico una stazione di pompaggio a due elettropompe (fig.1); i quadri grazie all'ausilio di due galleggianti garantiscono l'interscambio ad ogni avviamento e sono completi di batteria tampone per garantire il funzionamento dell'allarme in assenza di energia elettrica. Inserendo un terzo galleggiante collocato più alto rispetto ai galleggianti di lavoro si attiva la sezione allarmi. Un quarto galleggiante collocato ancora più in alto azionerà il funzionamento emergenza dell'impianto con la partenza della seconda elettropompa in sostituzione alla prima.
I galleggianti elettrici per acque cariche
I galleggianti elettrici Multicontact rappresentano una soluzione efficiente per gli impianti di sollevamento fognario
Gli allarmi abbinabili alla uscita dei quadri sewage in vendita su pippohydro
|
Dispositivi di allarme applicabili al quadro elettricoMulti Su Pippohydro sono disponibili tutti gli accessori correlati ad ogni quadro elettrico. |
||
|---|---|---|
|
Dispositivo di allarme acustico e luminoso |
Dispositivo di allarme luminoso |
Dispositivo di allarme acustico |
|
|
 |
Video sul funzionamento di una centrale di pompaggio gestita dai quadri elettrici sewage
La realizzazione
Impianto di sollevamento con due pompe sommerse con funzionamento alternato

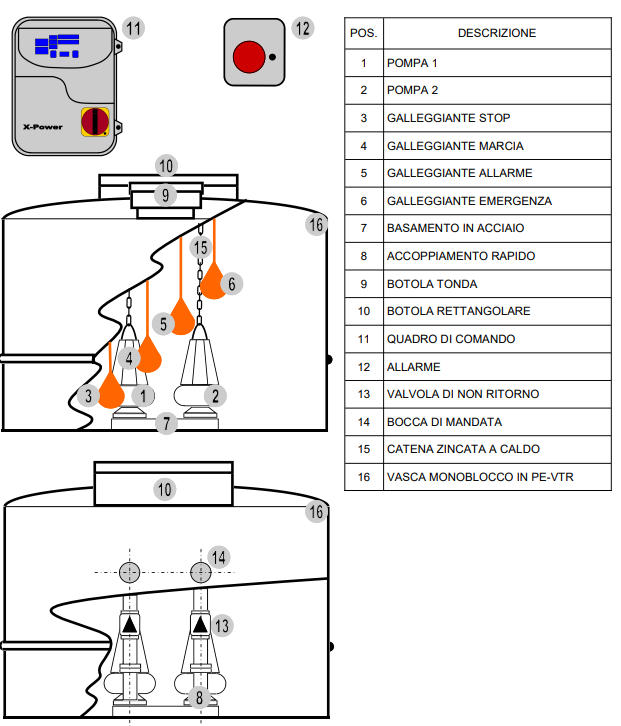

Con due elettropompe sommerse il comando avviene tramite tre galleggianti elettrici (min - max - emergenza) e un quarto galleggiante per l'allarme (fig.5), collegati con un quadro elettrico. Il quadro elettrico determina mediante i galleggianti l'avvio e lo spegnimento delle elettropompe sommerse (fig. 2 e 4). Obbligatoriamente per evitare il ricircolo tra le elettropompe e per non fare ritornare l'acqua sporca nella vasca di contenimento del refluo, bisogna prevedere due valvole di ritegno del tipo a palla affondante. Grazie al quadro elettrico specifico per acque reflue, il funzionamento delle elettropompe sommerse avviene in maniera alternata (il ciclo è determinato ad ogni avviamento).
Quando per esempio, una delle due elettropompe però non riesce ad asservire il carico, oppure nel caso di guasto, il quadro elettrico permette al sistema di lavorare con una sola pompa in modalità continua.
posizionamento galleggiante di allarme
Per un impianto sicuro è necessario installare il galleggiante allarme e posizionarlo come riportato nell'immagine di seguito (ovvero, immediatamente sopra i livelli min e max) nella posizione (5)
Questo galleggiante rileva l'innalzamento del refluo, prima ancora della fuoriuscita dalla vasca; e mediante il quadro elettrico provvisto di allarme (acustico, visivo o acustico/visivo) segnala un' anomalia dell'impianto.
Nel caso di guasto di una delle due pompe, l'altra inizierà a lavorare a regime continuo.
installazioni comuni nel sollevamento dei reflui
Gli impianti con una elettropompa sommersa di uso abbastanza comune sono:
a) Impianto comandato da galleggiante elettrico collegato alla pompa stessa
b) Impianto con dispositivo automatico di discesa e risalita comandato da galleggiante elettrico collegato alla pompa stessa
c) Impianto con dispositivo automatico di discesa e risalita, comandato da due galleggianti elettrici collegati ad un quadro elettrico di comando
d)Impianto con dispositivo automatico di discesa e risalita, comandato da due galleggianti elettrici + un un galleggiante elettrico per l'allarme collegati ad un quadro elettrico di comando di gestione elettropompa e allarme.
Gli impianti con due elettropompe sommerse di uso abbastanza comune sono:
a) Impianto comandato da galleggiante elettrico collegato alla pompa stessa (uno per ogni elettropompa)
b) Impianto con dispositivo automatico di discesa e risalita comandato da galleggiante elettrico collegato alla pompa stessa (un dispositivo automatico + un galleggiante per ogni elettropompa)
c) Impianto, comandato da due galleggianti elettrici collegati ad un quadro elettrico di comando + un galleggiante per il funzionamento di emergenza
d) Impianto con dispositivo automatico di discesa e risalita, comandato da due galleggianti elettrici collegati ad un quadro elettrico di comando + un galleggiante per il funzionamento di emergenza
e)Impianto con dispositivo automatico di discesa e risalita, comandato da due galleggianti elettrici collegati ad un quadro elettrico di comando + un galleggiante elettrico per il funzionamento di emergenza + un galleggiante elettrico per l'allarme collegati ad un quadro elettrico di comando di gestione elettropompa e allarme.
di seguito pompe sommergibili monofase e trifase
di seguito pompe trituratrici stazioni di sollevamento

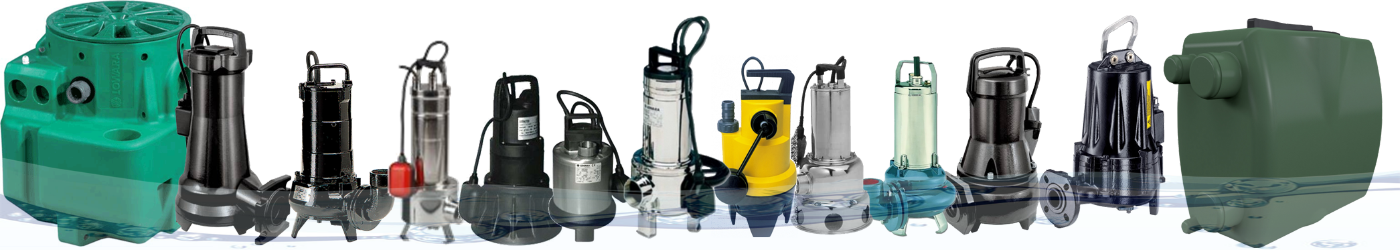

su pippohydro puoi confrontare le migliori marche e modelli di pompe sommergibili per fognature presenti sul mercato nazionale ed estero
XP-WATERTECH pompa sommerse trituranti
PIPPOHYDRO propone "PIRANHA" le pompe a immersione trituratici per fognature e acque scure, realizzate nelle versioni domestiche con alimentazione monofase e industriali con alimentazione trifase, esse sono equipaggiate con tre sistemi trituratori, "GRINDS OUT", innovativi, estremamente robusti ed altamente affidabili, proponiamo il trituratore XT della pompa a immersione PIRANHA, Il triturino a convogliamento lento del refluo è in grado di sminuzzare le parti solide e le fibre presenti in entrata in particelle finissime e di pomparle attraverso tubi di scarico di diametro anche ridotto.
Le pompe a immersione PIRANHA trovano largo impiego anche nelle stazioni di sollevamento fognario in vendita su pippoidro.
Assistenza tecnica e servizio ricambi disponibili.
XP-WATERTECH pompa per acque nere (serie monofase domestica)
XP-WATERTECH pompa sommergibili con alimentazione trifase
Il motore trifase è alimentato a corrente alternata con 3 conduttori di fase. Le elettropompe sommergibili per acque sporche Leporis con alimentazione trifase presenti nel catalogo web Pippoidro, soddisfano le più svariate esigenze nel sollevamento o nella movimentazione di liquidi carichi in condizioni di lavoro anche estreme, grazie alla varietà di modelli di giranti e di motori, le pompe trifase Leporis hanno una vasta scelta di applicazioni.
Scegliere la “giusta” elettropompa a immersione per l'applicazione utile, diventa facile e consente di ottimizzare le prestazioni e di ridurre il consumo energetico. Le pompe sommerse Leporis trifasi rappresentano una variante di fascia alta, godono di elevato standard qualitativo e sono utilizzate per il sollevamento e il convogliamento di fognature, liquami, acque reflue in rete da scarichi di strutture ricettive, comunità alberghi, campeggi turistici e da derivazioni industriali, o per il trattamento delle acque di processo, in stazione di sollevamento fognario ed impianti di depurazione. Le giranti speciali vortex anti-intasamento oppure le giranti monocanale ad elevato rendimento idraulico, la doppia tenuta meccanica di protezione motore a camera d'olio interposta, l'elevato rendimento proporzionato alle potenze elettriche impegnate, consentono alle pompe sommergibili Leporis di lavorare in condizioni gravose e in servizio continuo. Una gamma efficace e un costo concorrenziale per garantire i migliori risultati nell'abbattimento dei costi di esercizio e manutenzione negli impianti civili ed industriali.
Garantiamo le pompe sommerse per acque nere XP WATER-TECH al miglior prezzo del web.

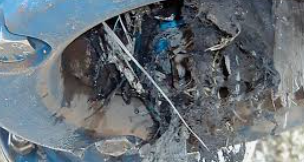

guasti ricorrenti e possibili rimedi
Schemi impianti di sollevamento per fognature
approfondimenti sul sollevamento delle acque reflue
