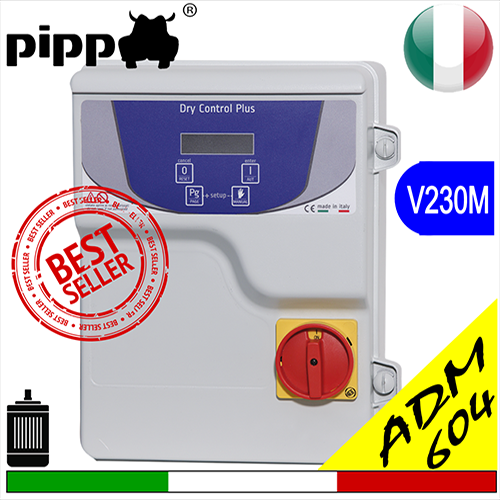

Quadro avviatore per elettropompa DRYCONTROL V230M SA604 monofase con protezione contro la marcia a secco
Zum vergrößern auf das Bild klicken
Quadro avviatore per elettropompa DRYCONTROL V230M SA604 monofase con protezione contro la marcia a secco 1
Quadro avviatore per elettropompa DRYCONTROL V230M SA604 monofase con protezione contro la marcia a secco 2
Quadro avviatore per elettropompa DRYCONTROL V230M SA604 monofase con protezione contro la marcia a secco 3
Quadro avviatore per elettropompa DRYCONTROL V230M SA604 monofase con protezione contro la marcia a secco 4
PDF Icon
Manuale

Richiesta informazioni veloce

Devi allegare file o foto? Usa il modulo completo

centralina_top_avviatore_diretto_monofase_domotica_acqua_comando_controllo_automatico_quadro_elettrico_start_stop_protezione_motore_disgiuntoretermico_automazione_ circuito_microcontrollore_sensori_ direct_starter_home_automation_control_Einphasig Hausautomation Automatische Steuerung Schalttafel Start Stopp Motorschutz Thermoschalter Automatisierung Mikrocontroller Schaltungssensorenschemi_Arrancador directo monofásico, control de domótica, control automático, cuadro eléctrico, arranque, parada, protección del motor, interruptor térmico, microcontrolador de automatización, sensores de circuitoInfo_help_assistenza_control_démarreur_direct_monophasé_domotique_contrôle_commande_automatique_panneau_électrique_démarrage_arrêt_protection_moteur_disjoncteur_thermique_automation_microcontrôleur_circuit_capteurs_direct_starter_single_phase_home_automation_control_automatic_control_electric_panel_start_stop_motor_protection_thermal_circuit_breaker_automation_microcontroller_circuit_sensors

Serie 604 advanced avviatore diretto monofase per per una (1) pompa sommersa monofase 220/230Vac  protezione amperometrica,  funzione per protezione contro la marcia a secco, start/stop  automatico/manuale, ingresso per galleggiante elettrico display multilingue, possibile inserimento ulteriori optional cablati abbinamento: pompe sommerse

Caratteristiche
Drycontrol SA604 per pompe monofase, è un dispositivo concepito per la gestione dello stop-start delle sommerse, soprattutto quando è prevista la mancanza di acqua nel pozzo, in maniera del tutto automatica in funzione del livello dell'acqua, Drycontrol garantisce il migliore sfruttamento della falda acquifera, grazie al sistema di autoapprendimento di ultima generazione memorizza i parametri di funzionamento dell' elettropompa (Tensione, corrente, sfasamento) proteggendola efficacemente; SA604 è predisposto per l'inserimento del condensatore in base al carico applicato; Il display frontale montato di serie, consente all'utente di leggere in tempo reale i valori elettrici;
Drycontrol non necessita di sondine di livello per segnalare la mancanza di acqua, esso può essee lasciato sempre in servizio, va in stop in mancanza di acqua per ripartire automaticamente al ritorno dell'acqua;
Disponibile la versione V400trifase SA607
Disponibile la versione senza display  V230 ADM 654 (dimensioni ridotte)

Logica di funzionamento: tramite processo si autoapprendimento, il quadro elettrico individua il punto di massimo accumulo di acqua all'interno del pozzo, il processo di autoapprendimento viene eseguito in automatico e senza supervisione da parte dell'operatore, il quadro elettrico dopo essere andato in STOP per mancanza acqua, effettua delle ripartenze con tempi sempre più dilazionati tra loro, quindi memorizzato il tempo massimo di riempimento del pozzo, si autoprogramma per la ripartenza della pompa con tempi di pausa sempre più intervallati tra loro, questo accorgimento consente di far lavorare il motore nel modo meno intermittente possibile. Allungandone la vita e migliorando l'affidabilità del sistema.

   quadro elettrico monofase

componenti elettrici    ricambi  modello base

Una vera rivoluzione nel controllo marcia a secco delle sommerse in quanto non necessita di sonde per il rilevamento della presenza dell'acqua.

  CAVO ELETTRICO NEOPRENE PER APPLICAZIONI IMMERSEmuffola resina legatura stagna NASTRO ISOLANTE

Folgende Modelle stehen zum Verkauf bereit:

Model

 Volts

Power

 Amperometric
protection
(Ampere)

Running Condenser
(Microfarad)

 Dimensions

kW

Hp

A

B

C

DRY CONTROL ADVANCED 604.00PLUS XP60400

 1x230

0,37:2,20

0,50:3,00

2:18

16:70 (Optional)

280

340

160

3 gg

Sconto 25 %
€ 289,80
€ 217,35







              pompa variante - modelli disponibili

quadri elettrici + venduti











 Abbina il corretto condensatore

condensatore di spunto



Abbina gli optional, li riceverai già cablati nel quadro











 su pippohydro solo prodotti di qualità, quadri elettrici per acque chiare pippo



collegamenti elettrici quadro elettrico pompa motore dry control sa604



AVVIATORI CON PROTEZIONE AMPEROMETRICA E CONTROLLO DELLA MARCIA A SECCO (SA604)

protezione amperometrica regolabile dal setup



Caratteristiche generali:

  • Sezionatore generale con blocca porta
  • Pulsante per il funzionamento automatico
  • Pulsante per il funzionamento manuale
  • Timer attesa presenza rete regolabile (0-30 min.)
  • Protezione amperometrica regolabile dal SETUP
  • Ritardo protezione amperometrica regolabile dal SETUP (2-8s)
  • Ingresso in bassissima tensione per pressostato o interruttore a galleggiante
  • Display a cristalli liquidi per la visualizzazione di:
    • Voltmetro
    • Amperometro
    • Cos. Φ motore
    • Protezione amperometrica per sovraccarico motore
    • Tutti i messaggi relativi al funzionamento del motore
  • Multilingua: Italiano, Inglese e Francese
  • Autoapprendimento dei seguenti parametri:
    • Corrente motore (protezione amperometrica per sovraccarico motore)
    • Cos. Φ motore (protezione marcia a secco)
  • Gestione automatica dell’attesa riempimento
  • “ATTESA RIEMPIMENTO” (AUT. /0-250min. regolabile)
  • Fusibile di protezione circuito ausiliario
  • Fusibile di protezione motore
  • Protezione amperometrica
  • Predisposizione per collegamento condensatore
  • Contenitore esterno in materiale termoplastico
  • Uscita con pressacavi
  • Grado di protezione IP 55
  • Temperatura d’impiego -5/+40°C

Uso prevalente:
Avviamento 1 Sommersa

Funzionamento:
Gestione start-stop + controllo di livello a variazione di Cosφ; regolazione semplificata dal display

Alimentazione:
V230 monofase SA604
V400 trifase  SA607





Descrizione schematica e componenti impianto di sollevamento acqua da pozzo, protezione da marcia a secco, riempimento serbatoio automatico

quadro pompe prezzi applicazioniquadro elettrico pompa sommersa trifase quadro pompa sommersa lowara schemi quadri elettrici per pompe sommerse schema elettrico quadro comando pompa sommersa schema quadro elettrico per pompa sommersa quadro avviamento pompe schema quadro elettrico per pompa sommersa trifasesostituzione galleggiante pompa sommersa funzionamento galleggiante pompa sommersa regolare galleggiante pompa sommersa collegamento galleggiante pompa sommersa galleggianti per pompe acque nere problema galleggiante pompa sommersa galleggiante elettrico funzionamento galleggiante elettrico per serbatoio acqua
prezzi impianti completi per pozzi artesiano consegna a domiciliosubmersible deep well pumpsraccordi per pompe sommerse
accessoriprezzi pompe sommerse per pozzicoperchio per pozzi
tubazioni per pozzicorda per montaggio pompe sommerse all interno di pozzi
cavo elettrico per pomparaccorderie plasson
legatura per il montaggio della pompa sommersa-omologazione per immersione cavoraccordo inox per pompa sommersa
pompa sommerse e impianti completi per il sollevamento e la movimentazione dell acqua di pozzo

immagini cliccabili







aprire l'acqua nel punto di utilizzo e iniziare la procedura di autoapprendimento dei dati della pompa sommersa

protezione pompa a immersione per pozzo tramite quadro elettrico drycontrol

premendo enter inizia l'autoapprendiamento dei dati di funzionamento della pompa sommersa

completato l'autoapprendimento il quadro ha memorizzato i dati di funzionamento della pompa sommersa

completata la procedura si preme esc - la pompa sommersa inizierà il suo funzionamento

il quadro elettrico rileva in ogni secondo i parametri fondamentali di funzionamento della pompa sommersa ad esso applicata

quadro di comando e protezione per pompa sommerse monofase e trifase per il tuo pozzo

il quadro elettrico rileva in ogni secondo i parametri fondamentali di funzionamento della pompa sommersa ad esso applicata

assistenza tecnica sui quadri elettrici in vendita su pippohydro

quando termina l'acqua all'interno del pozzo, il quadro stacca istantaneamente la pompa sommersa

prezzi assistenza e comodità di ricevere il prodottto a casa tua

tramite dei test a tempo che il quadro elettrico effettua in autonomia, viene rilevato quale è l'intervallo di tempo più convenevole per l'emungimento di acqua

quadro per il funzionamento automatico del pozzo di casa tua

l'impianto di sollevamento lavorerà in autonomia senza l'ausilio di sonde di livello

quadri evoluti per il riempimento di serbatoi idrici

esempio di riempimento serbatoio idrico tramite il galleggiante elettrico posto nel suo interno

pannello quadro elettrico gestione pompa sommersa per il pozzo riempimento automatico - riempire il serbatoio automaticamente proteggere la pompa da innalzamenti abbassamentio di tensioni protezioni sempre attive con la logica pippohydro applicata al sollevamento dell acqua da pozzo
