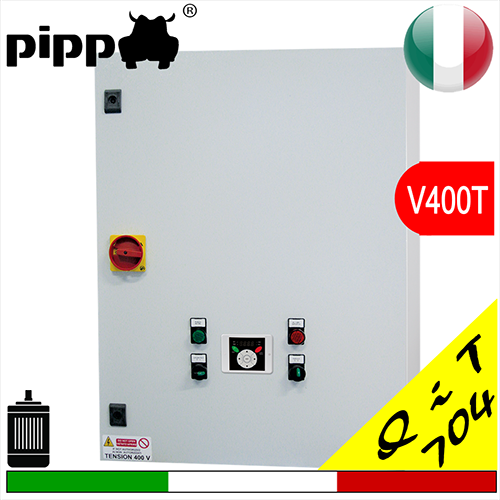

Produkt: Pos.13 INVERTER SQ704 - Quadri Pressurizzazione V400T
Serie SQ704 Inverter trifase 380/410Vac in armadio metallico, utilizzato per aumento pressione idrica con una (1) pompa sommersa (1) pompa di superficie il valore della pressione è rilevato da trasduttore di pressione (da acquistare separatamente) optional cablati - hai bisogno + info?
Descrizione
Inverter SQ 704 per pompe trifase, questo quadro elettrico è usato prevalentemente per la gestione start-stop di una elettropompa controllandone la velocità di rotazione tramite trasduttore di pressione, i risultati della gestione a velocità variabile, sono: pressione costante dovuta alla modulazione graduale dei giri della macchina e sostenibilità energetica, una piccola riduzione della velocità è sufficiente a comportare un sensibile risparmio di energia. Questi i principali vantaggi dati dalla regolazione di velocità dei motori asincroni trifase con l’impiego di inverter a frequenza variabile. Disponibile la versione V230 monofase SQ703
Una caratteristica non trascurabile del quadro elettrico SQ704, è la semplicità di gestione del funzionamento dell' elettropompa tramite il tastierino posto sul display.
Ingresso per: galleggiante elettrico
rilevamento pressione da trasduttore
trasduttore di pressione non incluso nella fornitura
Folgende Modelle stehen zum Verkauf bereit:
|
Model |
Volts |
Power Max |
Amperometric protection |
Dimensions |
|
|
|
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
kW |
Hp |
||||||||||
|
A |
B |
C |
|||||||||
|
INVERTER RQ96 704.00 |
3x400 |
0,75 |
1,00 |
3 |
400 |
300 |
200 |
|
|
||
|
INVERTER RQ96 704.01 |
3x400 |
1,50 |
2,00 |
4,2 |
400 |
300 |
200 |
|
|
||
|
INVERTER RQ96 704.02 |
3x400 |
2,20 |
3,00 |
5,5 |
400 |
300 |
200 |
|
|
||
|
INVERTER RQ96 704.03 |
3x400 |
3,70 |
5,00 |
8,2 |
500 |
400 |
200 |
|
|
||
|
INVERTER RQ96 704.04 |
3x400 |
7,50 |
10,00 |
18 |
600 |
400 |
250 |
|
|
||
|
INVERTER RQ96 704.05 |
3x400 |
11,00 |
15,00 |
24 |
600 |
400 |
250 |
|
|
||
|
INVERTER RQ96 704.06 |
3x400 |
15,00 |
20,00 |
32 |
800 |
600 |
250 |
|
|
||
|
INVERTER RQ96 704.07 |
3x400 |
18,50 |
25,00 |
38 |
800 |
600 |
250 |
|
|
||
|
INVERTER RQ96 704.08 |
3x400 |
22,00 |
30,00 |
45 |
800 |
600 |
250 |
|
|
||
|
INVERTER RQ96 704.09 |
3x400 |
30,00 |
40,00 |
65 |
1000 |
800 |
400 |
|
|
||
|
INVERTER RQ96 704.10 |
3x400 |
37,00 |
50,00 |
80 |
1200 |
800 |
400 |
|
|
||
|
INVERTER RQ96 704.11 |
3x400 |
45,00 |
60,00 |
96 |
1200 |
800 |
400 |
|
|
||
|
INVERTER RQ96 704.12 |
3x400 |
55,00 |
75,00 |
128 |
1200 |
800 |
400 |
|
|
||
|
INVERTER RQ96 704.13 |
3x400 |
75,00 |
100,00 |
165 |
1200 |
800 |
400 |
|
|
||
.png)
pippohydro sul sole 24 ore
quadri elettrici + venduti - clicca !!
Abbina gli optional, li riceverai già cablati nel quadro
su pippohydro solo prodotti di qualità, quadri elettrici con tecnologia inverter
santerno leader nella produzione di inverter per elettropompe e pompe sommerse
QUADRI CON INVERTER, PROTEZIONE AMPEROMETRICA E CONTROLLO DELLA PRESSIONE (SQ704)
Caratteristiche generali:
- Sezionatore generale con blocca porta
- Pulsante per il funzionamento automatico
- Pulsante per il funzionamento manuale
- Protezione amperometrica regolabile dal SETUP
- Ritardo protezione amperometrica regolabile dal SETUP (2-8s)
- Ingresso 4-20mA
- Trasduttore di pressione 0-10bar uscita 4-20mA
- Ingresso in bassissima tensione per pressostato o interruttore a galleggiante
-
Display a cristalli liquidi per la visualizzazione di:
- Amperometro
- Frequenza motore
- Pressione impianto
- Protezione amperometrica per sovraccarico motore
- Tutti i messaggi relativi al funzionamento del motore
- Multilingua: Italiano, Inglese e Francese
- “PRESSIONE START” regolabile dal SETUP
- “PRESSIONE STOP” regolabile dal SETUP
- “PRESSIONE COSTANTE” regolabile dal SETUP
- “PRESSIONE MINIMA” regolabile dal SETUP
- “TEMPO RIARMO PRESSIONE MINIMA” regolabile dal SETUP (0-250min.)
- Rampa accelerazione regolabile dal SETUP
- Rampa decelerazione regolabile dal SETUP
- Fusibile di protezione circuito ausiliario
- Fusibile di protezione motore
- Inverter (lunghezza cavi motore max 70 metri)
- Ventola di raffreddamento
- Protezione amperometrica ripristinabile internamente
- Contenitore esterno in metallo
- Grado di protezione IP 50
- Temperatura d’impiego -5/+40°C
Uso prevalente:
Avviamento e gestione start-stop 1 Elettropompa esterna, 1 Sommersa
Funzionamento:
Gestione start-stop e modulazione in automatico con impostazione semplificata dei valori dal display
Alimentazione:
V230 monofase SA703
V400 trifase SA704
