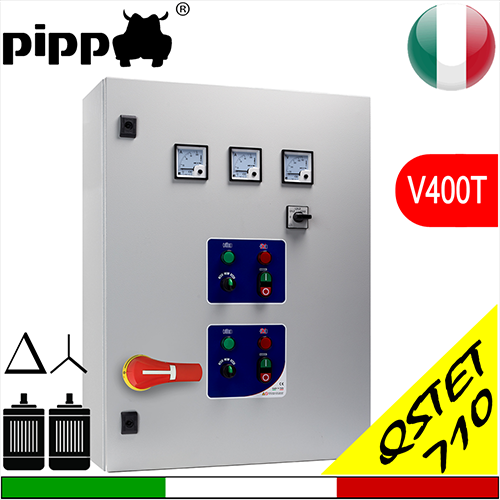

Produkt: Pos.11 STAR DELTA 2 MOTORS SQ710 PRESS - Quadri Pressurizzazione V400T
Serie SQ710 STAR/DELTA 2 - avviatore diretto elettromeccanico/elettronico, alimentazione elettrica 380/410Vac comprende avvio stella/triangolo dei motori, utilizzato per il comando di (2) pompe di superficie (2) pompe sommerse in un gruppo gemellare optional cablati segnale ricevuto da pressostato (optional) START e STOP al raggiungimento rispettivamente di due soglie di pressione pre-impostate, utilizzo per aumento pressione idrica optional abbinabili hai bisogno + info?
Descrizione
Star delta 2 motors SQ710 per pompe trifase questo quadro è usato per la gestione di start-stop di due elettropompe sommerse o di superficie, usate per l'approvvigionamento idrico in genere oppure per la pressurizzazione di impianti. Inserendo il kit pressurizzazione il funzionamento è interscambiato ad ogni avviamento, con la richiesta dall'impianto di maggiore pressione è conseguentemente maggiore acqua, il quadro comanda l'avvio della seconda elettropompa in aiuto della prima, oppure avvia la seconda elettropompa presupponendo un guasto della prima.
Ingresso per: galleggiante elettrico
Folgende Modelle stehen zum Verkauf bereit:
|
Model |
Volts |
Power |
Thermal protection (Ampere) |
Dimensions |
|
|
|
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
kW |
Hp |
||||||||||
|
A |
B |
C |
|||||||||
|
STAR DELTA 2MOTORS 710.00P ALTERNANZA |
3x400 |
2x5,50 |
2x7,50 |
2x(5,5:8) |
600 |
400 |
200 |
|
|
||
|
STAR DELTA 2MOTORS 710.01P ALTERNANZA |
3x400 |
2x7,50 |
2x10,00 |
2x(9:12,5) |
600 |
400 |
200 |
|
|
||
|
STAR DELTA 2MOTORS 710.02P ALTERNANZA |
3x400 |
2x11,00 |
2x15,00 |
2x(11:16) |
600 |
400 |
200 |
|
|
||
|
STAR DELTA 2MOTORS 710.03P ALTERNANZA |
3x400 |
2x15,00 |
2x20,00 |
2x(14:20) |
600 |
400 |
200 |
|
|
||
|
STAR DELTA 2MOTORS 710.04P ALTERNANZA |
3x400 |
2x18,50 |
2x25,00 |
2x(20:25) |
700 |
400 |
200 |
|
|
||
|
STAR DELTA 2MOTORS 710.05P ALTERNANZA |
3x400 |
2x25,00 |
2x30,00 |
2x(22:32) |
800 |
600 |
250 |
|
|
||
|
STAR DELTA 2MOTORS 710.06P ALTERNANZA |
3x400 |
2x30,00 |
2x40,00 |
2x(28:40) |
800 |
600 |
250 |
|
|
||
|
STAR DELTA 2MOTORS 710.07P ALTERNANZA |
3x400 |
2x37,00 |
2x50,00 |
2x(40:50) |
800 |
600 |
250 |
|
|
||
|
STAR DELTA 2MOTORS 710.08P ALTERNANZA |
3x400 |
2x45,00 |
2x60,00 |
2x(45:63) |
800 |
600 |
250 |
|
|
||
|
STAR DELTA 2MOTORS 710.09P ALTERNANZA |
3x400 |
2x51,50 |
2x70,00 |
2x(57:75) |
1000 |
800 |
300 |
|
|
||
|
STAR DELTA 2MOTORS 710.10P ALTERNANZA |
3x400 |
2x60,00 |
2x80,00 |
2x(70:90) |
1000 |
800 |
300 |
|
|
||
|
STAR DELTA 2MOTORS 710.11P ALTERNANZA |
3x400 |
2x66,00 |
2x90,00 |
2x(70:90) |
1200 |
800 |
300 |
|
|
||
|
STAR DELTA 2MOTORS 710.12P ALTERNANZA |
3x400 |
2x75,00 |
2x100,00 |
2x(80:100) |
1200 |
800 |
300 |
|
|
||
|
STAR DELTA 2MOTORS 710.13P ALTERNANZA |
3x400 |
2x92,00 |
2x125,00 |
2x(50:200) |
1200 |
800 |
300 |
|
|
||
.png)
pippohydro sul sole 24 ore
quadri elettrici + venduti - clicca !!
Abbina gli optional, li riceverai già cablati nel quadro
QUADRI STELLA-TRIANGOLO ELETTROMECCANICI PER 2 MOTORI (SQ710)
Caratteristiche generali:
- Sezionatore generale con blocca porta
- N° 2 selettori per il funzionamento automatico -0- manuale
- N° 2 pulsanti marcia/arresto
- Temporizzatore attesa presenza rete regolabile
- N° 2 temporizzatori Stella/Triangolo regolabili
- N° 2 ingressi in bassissima tensione per pressostati o interruttori a galleggiante
- N° 2 spie Led MOTOR ON (marcia)
- N° 2 spie Led MOTOR PROTECTION (sovraccarico)
- N° 2 amperometrici analogici
- Voltmetro analogico
- Commutatore voltmetrico
- Fusibile di protezione circuito ausiliario
- Trasformatore per circuito ausiliario uscita 24Vac
- Fusibile di protezione su ogni motore
- Contattori
- Relè termico su ogni motore ripristinabile internamente
- Contenitore esterno in metallo
- Grado di protezione IP 55
- Temperatura d’impiego -5/+40°C
-
Uso prevalente:
Avviamento 2 Elettropompe esterne, 2 Sommerse -
Funzionamento:
Singolo, in coppia
