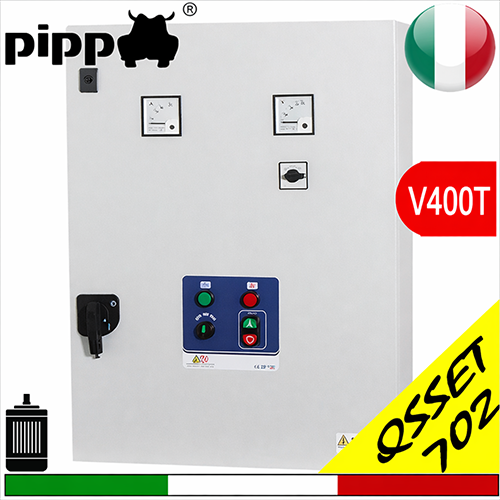

Produkt: Pos.07 SOFT START SQ702 - Quadri Acque chiare V400T
Serie soft start SQ702 avviatore a impedenza trifase, tipo elettromeccanico, in cassa metallica, alimentazione elettrica 380/410Vac funzione gestione start/stop graduale per pompa di superficie o sommersa protezione termica, amperometro e voltmetro di serie, possibile inserimento ulteriori optional cablati su quadro - hai bisogno + info?
Caratteristiche
Soft-Start SQ702, l'utilizzo del Soft-Start, trova impiego in impianti utilizzanti motori elettrici ad elevata corrente di spunto. Difatti viene impiegato per avviare motori elettrici asincroni, impostando l'accelerazione e la decelerazione nei tempi richiesti senza che possano verificarsi delle anomalie di funzionamento come ad esempio macchine utilizzanti giunti diretti, ingranaggi e pompe a pistoni. L'accelerazione avviene con un valore di tensione crescente da zero a un valore di rete ed inversamente nel caso di fermata. Il vantaggio è rappresentato dalla possibilità di impostare i parametri elettrici principali con verifica e lettura automatica da display e da tastiera incorporata.
Folgende Modelle stehen zum Verkauf bereit:
|
Model |
Volts |
Power |
Amperometric protection (Ampere) |
Dimensions |
|
|
|
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
kW |
Hp |
||||||||||
|
A |
B |
C |
|||||||||
|
SOFT START 702.00 |
3x400 |
2,20:4,00 |
3,00:5,50 |
5:12,5 |
500 |
400 |
200 |
|
|
||
|
SOFT START 702.01 |
3x400 |
5,50:9,20 |
7,50:12,50 |
10:25 |
500 |
400 |
200 |
|
|
||
|
SOFT START 702.02 |
3x400 |
11,00:12,80 |
15:17,50 |
17:32 |
500 |
400 |
200 |
|
|
||
|
SOFT START 702.03 |
3x400 |
15,00 |
20,00 |
23:38 |
500 |
400 |
200 |
|
|
||
|
SOFT START 702.04 |
3x400 |
18,50 |
25,00 |
22:45 |
600 |
400 |
200 |
|
|
||
|
SOFT START 702.05 |
3x400 |
22,00 |
30,00 |
25,5:63 |
600 |
400 |
200 |
|
|
||
|
SOFT START 702.06 |
3x400 |
30,00 |
40,00 |
34,5:72 |
600 |
400 |
200 |
|
|
||
|
SOFT START 702.07 |
3x400 |
37,00 |
50,00 |
42,5:80 |
700 |
500 |
250 |
|
|
||
|
SOFT START 702.08 |
3x400 |
45,00 |
60,00 |
46:106 |
700 |
500 |
250 |
|
|
||
|
SOFT START 702.09 |
3x400 |
51,50 |
70,00 |
46:106 |
700 |
500 |
250 |
|
|
||
|
SOFT START 702.10 |
3x400 |
60,00 |
80,00 |
59:134 |
1000 |
600 |
300 |
|
|
||
|
SOFT START 702.11 |
3x400 |
66,00 |
90,00 |
59:134 |
1000 |
600 |
300 |
|
|
||
|
SOFT START 702.12 |
3x400 |
75,00 |
100,00 |
87:162 |
1000 |
600 |
300 |
|
|
||
|
SOFT START 702.13 |
3x400 |
92,00 |
125,00 |
130:230 |
1200 |
800 |
300 |
|
|
||
|
SOFT START 702.14 |
3x400 |
110,00 |
150,00 |
130:230 |
1200 |
800 |
300 |
|
|
||
|
SOFT START 702.15 |
3x400 |
132,00 |
180,00 |
130,00:280 |
1600 |
800 |
400 |
|
|
||
|
SOFT START 702.16 |
3x400 |
150,00 |
200,00 |
130:280 |
1600 |
800 |
400 |
|
|
||
.png)
pippohydro sul sole 24 ore
quadri elettrici + venduti - clicca !!
Abbina gli optional, li riceverai già cablati nel quadro
QUADRI SOFT-START (SQ702)
Caratteristiche generali:
- Sezionatore generale con blocca porta
- Selettore per il funzionamento automatico -0- manuale
- Pulsante marcia/arresto
- Temporizzatore attesa presenza rete regolabile
- Ingresso in bassissima tensione per pressostato o interruttore a galleggiante
- Led spia MOTOR ON (marcia)
- Led spia MOTOR PROTECTION (sovraccarico)
- Amperometro analogico
- Voltmetro analogico
- Commutatore voltmetrico
- Fusibile di protezione circuito ausiliario
- Trasformatore per circuito ausiliario uscita 24Vac
- Fusibile di protezione motore
- Soft-Start con contatti di By-pass
- Relè termico ripristinabile internamente
- Ventilazione forzata (da 25Hp in poi)
- Termostato regolabile da 0 a 60° C per ventola
- Contenitore esterno in metallo
- Grado di protezione IP 55
- Temperatura d’impiego -5/+40°C
-
Uso prevalente:
Avviamento 1 Elettropompa esterna, 1 Motore elettrico, 1 Sommersa -
Funzionamento:
Gestione start-stop
