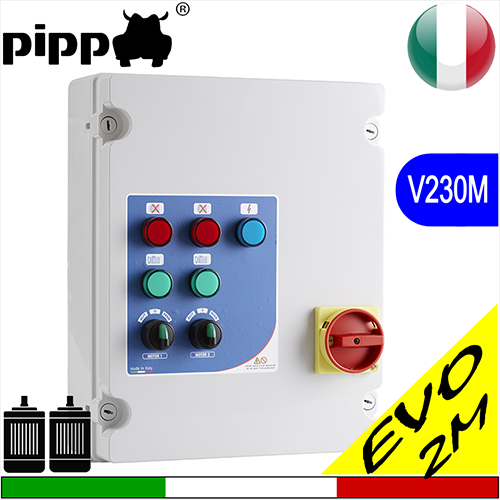

Produkt: Quadro avviatore e protezione per due elettropompe monofase V230M EVO 2 MULTI - Quadri Pressurizzazione V230M
Serie EVO 2 MULTI 651 DUAL MOTOR avviatore diretto monofase 220/230Vac elettromeccanico utilizzato per aumento pressione idrica con due (2) pompe sommerse (2) pompa di superficie in abbinamento a pressostato per la realizzazione di gruppi gemellari optional compatibili hai bisogno + info?
Quadro elettromeccanico monofase, per la gestione di start-stop in automatico di due elettropompe sommerse o di superficie, usate per la pressurizzazione di impianti idraulici, questo quadro riceve i valori di funzionamento dell'impianto da due pressostati per l'azionamento delle pompe più un pressostato per l'azionamento del compressore che garantisce il cuscino d'aria all'interno dell'autoclave.
Funzionamento
Il funzionamento è interscambiato ad ogni avviamento, con la richiesta dall'impianto di maggiore pressione è conseguentemente maggiore acqua, il quadro comanda l'avvio della seconda elettropompa in aiuto della prima, oppure avvia la seconda elettropompa presupponendo un guasto della prima:
rilevamento pressione da pressostati
Folgende Modelle stehen zum Verkauf bereit:
|
Model |
Volts |
Power |
Thermal protection (Ampere) |
Dimensions |
|
|
|
||||
|---|---|---|---|---|---|---|---|---|---|---|---|
|
kW |
Hp |
||||||||||
|
A |
B |
C |
|||||||||
|
EVO 2 MULTI 653.00L MONOFASE |
1x230 |
2x0,37 |
2x0,50 |
2x(2,5:4) |
380 |
300 |
150 |
|
|
||
|
EVO 2 MULTI 653.01L MONOFASE |
1x230 |
2x0,55 |
2x0,75 |
2x(4:6,5) |
380 |
300 |
150 |
|
|
||
|
EVO 2 MULTI 653.02L MONOFASE |
1x230 |
2x0,75 |
2x1,00 |
2x(6,3:10) |
380 |
300 |
150 |
|
|
||
|
EVO 2 MULTI 653.03L MONOFASE |
1x230 |
2x1,10 |
2x1,50 |
2x(6,3:10) |
380 |
300 |
150 |
|
|
||
|
EVO 2 MULTI 653.04L MONOFASE |
1x230 |
2x1,50 |
2x2,00 |
2x(9:14) |
380 |
300 |
150 |
|
|
||
|
EVO 2 MULTI 653.05L MONOFASE |
1x230 |
2x2,20 |
2x3,00 |
2x(13:18) |
380 |
300 |
150 |
|
|
||
.png)
pippohydro sul sole 24 ore
quadri elettrici + venduti - clicca !!
Abbina il corretto condensatore
Abbina gli optional, li riceverai già cablati nel quadro
EVO2 MULTI quadro elettromeccanico multi aplicazione
Impianto di pressurizzazione
Impianto di sollevamnto acque reflue
Avviatori diretti elettromeccanici con protezione termica e gestione automatica del doppio motore
Caratteristiche generali:
- Sezionatore generale con blocca porta
- N° 2 selettori per il funzionamento automatico -0- manuale (stabile)
- N° 2 Ingresso in bassissima tensione per pressostato o interruttore a galleggiante (motore 1)
- N° 2 Ingresso in bassissima tensione per pressostato o interruttore a galleggiante (motore 2)
- N° 2 spie marcia
- N° 2 spie sovraccarico
- Spia presenza rete
- Fusibile di protezione circuito ausiliario
- Trasformatore per circuito ausiliario uscita 24Vac
- Fusibile di protezione su ogni motore
- N° 2 contattori
- N° 2 relè termici ripristinabili internamente
- Morsettiera per comando ausiliario e potenza
- Contenitore esterno in materiale termoplastico
- Pressacavi
- Grado di protezione IP55
- Temperatura d’impiego -5/+40°C
Applicazioni:
-Booster di pressione:
impianto di pressurizzazione a 2 elettropompe, funzionamento alternato o in contemporanea, gestito tramite pressostati e galleggiante (livello minimo)
-Sewage:
impianto di sollevamento acque reflue a 2 elettropompe, funzionamento alternato o in contemporanea, gestito tramite galleggianti speciali
Alimentazione:
V230 monofase SA653
V400 trifase SA663
