Produkt: Quadro multiuso comando e protezione una elettropompa pompa sommersa MULTI DISPLAY ADVANCE V400T - Quadri Multiuso V400T

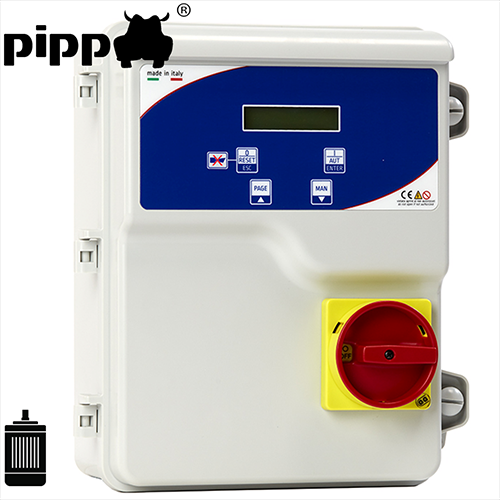

Quadro multiuso comando e protezione una elettropompa pompa sommersa MULTI DISPLAY ADVANCE V400T
Zum vergrößern auf das Bild klicken
Quadro multiuso comando e protezione una elettropompa pompa sommersa MULTI DISPLAY ADVANCE V400T 1
Quadro multiuso comando e protezione una elettropompa pompa sommersa MULTI DISPLAY ADVANCE V400T 2
PDF Icon
Manuale
PDF Icon
Abbinamento a sonda piezoresistiva in funzione acque reflue

Richiesta informazioni veloce

Devi allegare file o foto? Usa il modulo completo

quadri elettrici per elettropompe quadri elettrici automazione pompe quadri elettrici impianti idriciquadro elettrico segnala da trasduttore 4.20ma sonda livello_sonda piezometrica_gruppo gemellare_display_stazione di pompaggio_ elettropompe quadri elettrici per impianti di pompaggio quadri elettrici per smaltimento acque reflue quadri elettrici industriali per pompe quadri elettrici per irrigazionequadri elettrici per elettropompe industriali quadri elettrici automazione impianti idrici quadri elettrici per sistemi di sollevamento acqueQuadri elettrici di automazione per impianti idrici Quadri elettrici per sistemi di pompaggio e sollevamento acque Quadri elettrici per elettropompe industriali, agricole e civili✔ quadri elettrici per elettropompe ✔ quadri elettrici automazione impianti idrici ✔ quadri elettrici per sistemi di pompaggio ✔ quadri elettrici industriali per pompe

Serie MULTI DISPLAY 1 ADVANCE - avviatore diretto trifase 380/410Vac elettronico, utilizzato per aumento pressione idrica con una (1) pompa sommersa  (1) pompa di superficie  valori rilevati da trasduttore di pressione 4.20mA  galleggianti per fognature  sonda piezometrica pressostati ricambi optional compatibili hai bisogno + info?

UTILIZZO: Questo quadro gestisce  lo start-stop in maniera automatica , solitamente di due elettropompe di superficie, sommerse per fognature, sommerse per acque chiare.
FOGNATURE: Per la gestione di una pompa sollevamento fognature, azionato da 2 galleggianti SEWAGE ORANGE + terzo galleggiante per azionamento allarme, funzionamento ottimale anche in abbinamento alla SONDA  GLT100. sonda piezoresistiva in acciaio inox aisi 316 specifica per acque reflue
ACQUE CHIARE: Per la gestione di una pompa, in abbinamento a 3 SONDE DI LIVELLO o GALLEGGIANTE funzionamento ottimale in abbinamento alla sonda piezoresistiva  standard
PRESSURIZZAZIONE ACQUA:Per la gestione di una pompaper aumento pressione idrica in abbinamento a PRESSOSTATO o TRASDUTTORE DI PRESSIONE

Disponibile la versione V230monofase multi display 1 advance

 quadro elettrico comando e protezione elettropompe sommerse monofase v220 hp 1,5 2 3

Esempio di montaggio con trasduttore di pressione

CAVO ELETTRICO FROR  CAVO ELETTRICO NEOPRENE PER APPLICAZIONI IMMERSEmuffola resina legatura stagna NASTRO ISOLANTE



Folgende Modelle stehen zum Verkauf bereit:

Model

 Volts

Power

Thermal protection
(Ampere)


kW

Hp

MULTI DISPLAY ADVANCE 1 V400 TRIFASE XP000687

 3x400

0,37:7,50

0,50:10,00

0,5:16

3 gg

Sconto 40 %
€ 470,40
€ 282,24





              pompa variante - modelli disponibili



quadri elettrici + venduti

Optional da abbinare al quadro







i quadri elettrici serie multi display advance gestiscono i livelli della stazione tramite sonda piezoresistiva specifica per fognature

Impianto di sollevamento con galleggianti per acque reflue

Impianto di sollevamento con sonda piezo per acque reflue



Abbina il corretto condensatore

condensatore di spunto

Come collegare la pompa monofase

Come collegare la pompa trifase

Protezione da marcia a secco senza le sonde di livello

Pressurizzare un'impianto con pompa sommersa

Pressurizzare un'impianto con pompa esterna

Impianto di sollevamento con Galleggianti speciali acque reflue



Caratteristiche generali:

-Sezionatore generale con blocca porta

-Contattore
-Pulsante per il funzionamento automatico
-Pulsante per il funzionamento manuale (Stabile/Instabile)
-Pulsante tacitazione sirena
-N° 4 Ingressi in bassissima tensione per galleggianti, sonde di livello, pressostati
-Ingresso in bassissima tensione per contatto Klicson motore
-Ingresso 4-20mA
-Uscita allarme 12Vdc Max 200mA
-Uscita allarme Max 5A (contatto puro)

Display LCD per la visualizzazione di:
-Corrente
-Tutti i messaggi relativi al funzionamento del motore
-Pressione impianto (con trasduttore)
-Stato livello
-Tensione di rete
-Contaore
-Cos fi

-Fusibile di protezione circuito ausiliario
-Fusibile di protezione motore
-Predisposizione per montaggio condensatore
-Protezione amperometrica
-Contenitore esterno in materiale termoplastico
-Grado di protezione IP 55
-Temperatura d’impiego -5/+40°C

Uso prevalente:
Avviamento 1 elettropompa esterna, 1 Sommersa per acque reflue, acque chiare

Funzionamento:
Gestione start-stop

Alimentazione:
V230 monofase MULTI DISPLAY ADVANCE 1 230V
V400 trifase  MULTI DISPLAY ADVANCE 1 400V





 Cenni sugli impianti di sollevamento per fognature


Schemi semplificati per la scelta dei componenti in impianti di sollevamento per fognatura
