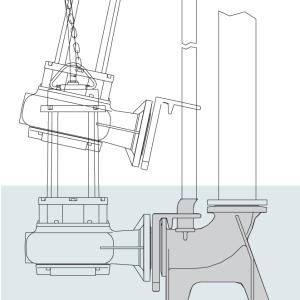

il dispositivo con slitta consente la discesa e risalita rapida delle pompe sommergibili per fognature


Componenti principali

1. Base di accoppiamento (piede di ancoraggio)

   • Fissata sul fondo del pozzetto.

   • Collegata direttamente alla tubazione di mandata.

   • Dotata di sede conica o flangiata per l’innesto automatico della pompa.

2. Guide verticali (binari o tubolari)

   • Generalmente in acciaio inox zincato o AISI 304/316.

   • Consentono alla pompa di scorrere verticalmente in modo guidato.

3. Slitta o staffa di aggancio

   • Solidale alla pompa.

   • Permette l’accoppiamento automatico con la base tramite gravità.

4. Sistema di sollevamento

   • Catena o fune in acciaio inox fissata alla pompa.

   • Utilizzata per l’estrazione con paranco o gru.



 Funzionamento

• Durante l’installazione, la pompa viene calata lungo le guide.

• La slitta si accoppia automaticamente alla base di mandata.

• La tenuta idraulica si realizza per pressione meccanica (peso della pompa).

• Per la manutenzione, la pompa viene sollevata senza smontare le tubazioni.



Vantaggi

• Manutenzione rapida e sicura

• Nessun ingresso dell’operatore nel pozzetto

• Nessuna esposizione prolungata con le esalazioni in vasca

• Riduzione dei tempi di fermo impianto

• Allineamento preciso della pompa

• Miglioria della salubrità dell'ambiente di lavoro



Applicazioni tipiche

• Impianti di sollevamento acque reflue

• Impianti di drenaggio

• Stazioni di pompaggio civili e industriali

• Impianti antiallagamento
