Il pressoflussostato comunemente chiamato presscontrol è un dispositivo misto elettromeccanico/elettronico che ha la funzione di interruttore start/stop automatico di una elettropompa sommersa o di superficie, esso determina lo start all'abbassamento della pressione, e lo stop all'arrestarsi del flusso dell'acqua, da qui il nome tecnico "pressoflussostato"

Che tipo di presscontrol abbinare alla mia elettropompa?





note utili alla scelta di pompa acqua e presscontrol - assicurare 1,5 bar al rubinetto da servire, bisogna sempre ragionare in bar o in metri, l'unità di misura della pressione è il "bar" ogni "bar" corrisponde a una colonna di 10mt di acqua in verticale

1. L'altezza di servizio equivale al dislivello (altezza in verticale) tra la pompa e i rubinetti da servire, per esempio se l'edificio è alto 10 metri, per assolvere alla funzione di pressurizzazione minima richiesta per garantire il comfort domestico, occorrerà una pressione di lavoro di 2,5 bar (10metri dislivello+1,5 bar di pressione utile ai servizi)

2. La pressione massima della pompa si raggiunge a rubinetti chiusi, chiudendo i rubinetti si misura la pressione massima che raggiunge l'elettropompa;

3. La pressione di lavoro della pompa si raggiunge a rubinetti aperti (la pressione di lavoro al rubinetto deve essere minimo 1,5 bar);

4. La pressione di ripartenza dell'elettropompa  si raggiunge quando parte l'elettropompa, partendo da pompa ferma, dopo l'apertura del rubinetto, la pressione scende fino a raggiungere la pressione di partenza pre-impostata sul presscontrol;

5. Un rubinetto di casa smaltisce in media 10 litri/minuto, nota utile per scegliere la portata della pompa;

6. La cassetta zaino di un WC per caricarsi riceve in media 5 litri/minuto, nota utile per scegliere la portata della pompa;

7. Il flussometro di un WC riceve in media 65 litri/minuto, nota utile per scegliere la portata della pompa;











altezza di servizio e portata richiesta dall'impianto (pressostato classico)

Premesso che per una legge di fisica:

Ogni metro verticale di colonna di acqua equivale a 0,1Bar alla base della colonna di acqua stessa;

Quando si seleziona un presscontrol da abbinare alla propria elettropompa:

1. Bisogna convertire in bar l'altezza di servizio (dislivello tra presscontrol e utenza più alta) per esempio 10 metri di dislivello diventa un bar;
2. La pressione di ripartenza del presscontrol deve essere di 0,5bar  superiore all'equivalente in Bar dell'altezza di servizio;
3. Se si seleziona un presscontrol con ripartenza inferiore all'altezza di servizio, l'elettropompa non partirà mai;
4. La pompa deve sviluppare 1,5 Bar di pressione in più rispetto alla pressione di ripartenza della pompa
5. La portata massima del presscontrol deve essere compatibile con la portata massima richiesta dall'utenza
- si sceglie il presscontrol da 1" per portare  fino a un max 100 litri al minuto;
- si sceglie il presscontrol da 1"1/4 per portare  fino a un max 150 litri al minuto;
- si sceglie il presscontrol da 1"1/2 per portare  fino a un max 220 litri al minuto;











riassumendo

1. requisiti del presscontrol: A impianto fermo con i rubinetti aperti, la pressione di ripartenza preimpostata (o da impostare) nel presscontrol deve vincere la contropressione generata dall'altezza di servizio (tubazione piena di acqua premente sulla pompa), per vincere la contropressione generata sulla pompa, e soddisfare la pressione minima richiesta dal rubinetto, occorre che la pressione di ripartenza del presscontrol sia di almeno 0,5 Bar superiore alla contropressione generata dall'altezza di servizio

2. Requisiti della pompa: rispettate le portate occorrenti, La pressione massima dell'elettropompa (a rubinetti chiusi) deve essere di almeno 2 Bar superiore alla pressione di ripartenza del presscontrol; ESEMPI:
2.1 edificio alto 10 metri, START 1,5 bar - pompa pressione lavoro 3,0 bar con 10 lt/min' e pressione STOP 3,5 bar
2.1 edificio alto 15 metri, START 2,0 bar - pompa pressione lavoro 3,5 bar con 10 lt/min' e pressione STOP 4,0 bar
2.1 edificio alto 20 metri, START 2,5 bar - pompa pressione lavoro 4,0 bar con 10 lt/min' e pressione STOP 4,5 bar
2.1 edificio alto 25 metri, START 3,0 bar - pompa pressione lavoro 4,5 bar con 10 lt/min' e pressione STOP 5,0 bar
2.1 edificio alto 30 metri, START 3,5 bar - pompa pressione lavoro 5,0 bar con 10 lt/min' e pressione STOP 5,5 bar

schema elettropompa e presscontrol per numero famiglie e piani da servire



1 tipologie presscontrol

il presscontrol effettua la  lettura della pressione da un pressostato  a molla, oppure da trasduttore

1.1 presscontrol classico la pompa parte quando si allenta la molla, in questo caso la pompa deve partire prima che la molla si rilasci completamente e deve staccare comprimendo di nuovo la molla del presscontrol, per questo motivo oltre ad una pressione di partenza che non scenda troppo, la pompa deve avere ulteriori 1,5 bar per far comprimere di nuovo la molla del presscontrol

abbinare il presscontrol in funzione della elettropompa da comandare

in modo tale da realizzare il corretto abbinamento pompa/presscontrol

la pompa non solo deve soddisfare la richiesta idrica dell'impianto ma deve anche sviluppare (a rubinetti chiusi) 1,5 bar di pressione in più rispetto alla pressione di ripartenza del presscontrol







1.2 presscontrol 4.20mA il presscontrol memorizza la pressione di partenza convenevole, non c'è una molla da comprimere, per cui per staccare è sufficiente una pressione leggermente superiore a quella di partenza











impianto FUNZIONANTE (dislivello 30 metri) presscontrol classico

Nel seguente schema un esempio pratico delle pressioni (ipotetiche) di ripartenza - lavoro - max dell'elettropompa





Quando viene aperto un rubinetto la pressione al presscontrol diminuisce fino a raggiungere il valore di soglia impostato.
Nell'esempio riportato, la pompa parte quando la pressione minima (di ripartenza) raggiunge 3,5 Bar. Più acqua fuoriesce dai rubinetti, e minore sarà la pressione di lavoro; meno rubinetti vengono aperti e maggiore sarà la pressione di lavoro.
Quando i rubinetti vengono totalmente chiusi la pompa raggiunge la pressione massima (in questo caso 5,5Bar), il flusso si ferma e la pompa va in Stop.

esempi pratici abbinamento pompa/presscontrol











impianto NON FUNZIONANTE (dislivello 30 metri) presscontrol classico

Nel seguente schema un esempio pratico dove la pompa non riuscirà mai a partire





Il battente che si mantiene sulla pompa quando si apre il rubinetto, equivale a 30metri=3Bar. Quindi, pur mantenendo il rubinetto aperto, e pur utilizzando una elettropompa di adeguata pressione, il presscontrol  (impostato a 1,5Bar) non ha la sensibilità sufficiente per leggere la variazione di pressione e far partire l'elettropompa ad esso collegata.

esempi pratici abbinamento pompa/presscontrol









impianto FUNZIONANTE (dislivello 16 metri) presscontrol classico

Nel seguente schema un esempio pratico delle pressioni (ipotetiche) di ripartenza - lavoro - max dell'elettropompa





Quando si apre un rubinetto la pressione al presscontrol  diminuisce fino a raggiungere il valore di soglia impostato.

Nell'esempio riportato, la pompa parte quando la pressione minima (di ripartenza) raggiunge 2.2 Bar. Più acqua fuoriesce dai rubinetti, e minore sarà la pressione di lavoro; meno rubinetti vengono aperti e maggiore sarà la pressione di lavoro.
Quando i rubinetti vengono totalmente chiusi la pompa raggiunge la pressione massima (in questo caso 4.1 Bar), il flusso si ferma e la pompa va in Stop.

esempi pratici abbinamento pompa/presscontrol









impianto NON FUNZIONANTE (dislivello 16 metri) presscontrol classico



pur mantenendo il rubinetto aperto, e pur avendo una elettropompa di adeguata pressione, il battente che si mantiene sulla pompa quando si apre il rubinetto, equivale a 16metri=1,6 Bar e il presscontrol  (impostato a 1,5Bar) non ha la sensibilità per leggere la variazione di pressione, quindi non fa partire l'elettropompa ad esso collegata;







esempi pratici abbinamento pompa/presscontrol











i presscontrol più utilizzati

I presscontrol  più utilizzati sono quelli pre-tarati a 1,5 Bar infatti statisticamente la maggior parte delle applicazioni dei gruppi pompa domestici completi di presscontrol, rientra in edifici non superiori ai 10 metri di altezza (dislivello tra pompa e rubinetto acqua più lontano dell'abitazione); Sono tanti i casi di applicazione in edifici, giardini o in agricoltura dove il dislivello tra la pompa e il punto di prelievo idrico più lontano da servire è superiore a 10 metri, per cui un buon presscontrol tarabile fa la differenza;

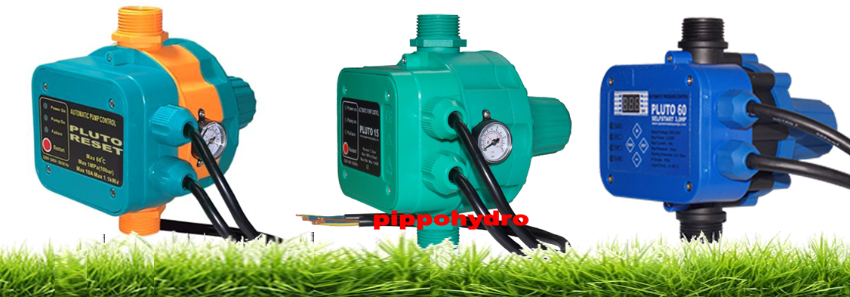

Presscontrol PLUTO pretarato a 1,5Bar - att. 1" - pompe max 1,5Hp

Presscontrol PLUTO pretarato a 2,2Bar - att. 1" - pompe max 1,5Hp

Presscontrol Lowara Genyo 8AF15 pretarato a 1,5Bar - att. 1" - pompe max 1,5Hp

Presscontrol Lowara Genyo 8AF22 pretarato a 2,2Bar - att. 1" - pompe max 1,5Hp

Presscontrol Lowara Genyo 16A regolabile da 1Bar a 3Bar - att. 1" - pompe max 3Hp

Presscontrol Optiplus 16A regolabile da 1,5Bar a 2,5Bar att. da 1"1/4 - pompe max 3Hp

Presscontrol Digimatic 16A regolabile da 0,5Bar a 4Bar att. da 1" - pompe max 3Hp

Presscontrol TopWater a portata aumentata 10A - pompe max 2Hp



esempi pratici abbinamento pompa/presscontrol





presscontrol con lettura pressione da trasduttore:

Presscontrol PLUTO Selfstart con autoapprendimento della ripartenza (2 versioni da 1,5Hp e 3Hp)

Presscontrol ARCHIMEDE con autoapprendimento della ripartenza (3Hp)



i presscontrol a portata aumentata

il top water è un presscontrol con portata di acqua di circa 80 lt/min', l'applicazione di un by-pass, consente di aumentare la portata fino a 360 lt/min' senza avere perdite di carico
