Gli impianti di sollevamento per fognature vengono utilizzati quando non è possibile espellere per gravità il refluo proveniente dagli scarichi delle abitazioni o da piccoli impianti di depurazione.
L'impianto rappresentato è lo schema di un impianto professionale ad una elettropompa sommergibile per acque reflue. Indicato per il sollevamento di acque reflue e di scarto provenienti da civili abitazioni ed utenze in cui le acque presentano corpi solidi in sospensione.

L'elettropompa sommersa monta una particolare girante che permette il passaggio del refluo evitando quanto più possibile eventuali intasamenti.

In questo generi di impianti, è spesso indispensabile l'aggiunta di un dispositivo di segnalazione anomalie, per prevenire allagamenti. Gli allarmi OP100 possono essere azionati attravero il galleggiante red switch per acque pulite (in caso di segnalazione emergenza non occorre utilizzare necessariamente il galleggiante speciale per fognature), il quale dopo un repentino innalzamento del livello del liquame nella vasca azionerà l'allarme di malfunzionamento dell'impianto.



L'azionamento della elettropompa sommersa avviene per mezzo di un galleggiante elettrico incorporato nella macchina.

La valvola di ritegno a palla affondante specifica per fognature è inintasabile in quanto la sfera che blocca il ritorno del refluo in vasca, durante il funzionamento si posiziona in modo da non ostruire il passaggio della fognatura, riportandosi nella sua sede al termine del funzionamento della sommersa.

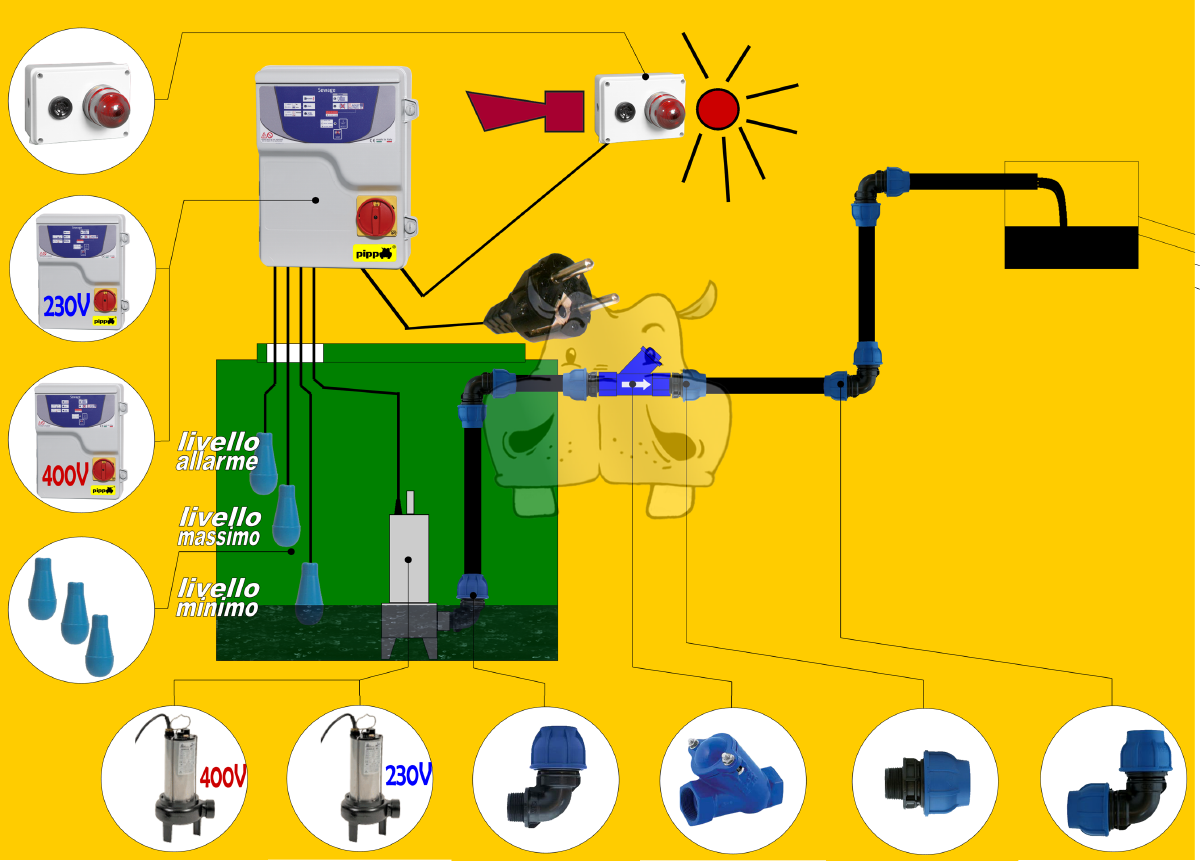

SCHEMA 2 - impianto composto da una (1) pompa sommersa per acque nere, quadro elettrico, gestione da galleggianti elettrici separati, segnalazione anomalia livello

L'impianto rappresentato è lo schema di un impianto professionale a una elettropompa sommergibile per acque reflue, indicato per il sollevamento di acque reflue e di scarto provenienti da civili abitazioni e applicazioni dove le acque presentano corpi solidi in sospensione con forte carica di detersivi e prodotti a base di tensioattivi; Gli impianti di sollevamento per fognature vengono utilizzati quando non è possibile espellere per gravità il refluo proveniente dagli scarichi delle abitazioni o da piccoli impianti di depurazione;

L'elettropompa sommersa monta una particolare girante che permette il passaggio del refluo evitando quanto più possibile eventuali intasamenti;

Lo start stop della sommersa avviene per mezzo di due galleggianti speciali esenti da mercurio denominati Multicontact

Un dispositivo di segnalazione anomalie a volte è indispensabile per prevenire allagamenti, gli allarmi OP100 vengono azionati per mezzo del galleggiante a pera più alto, il quale dopo un repentino innalzamento del livello del liquame nella vasca azionerà l'allarme di malfunzionamento dell'impianto.

La valvola di ritegno a palla affondante specifica per fognature è inintasabile in quanto la sfera che blocca il ritorno del refluo in vasca, durante il funzionamento si posiziona in modo da non ostruire il passaggio della fognatura, riportandosi nella sua sede al termine del funzionamento della sommersa.

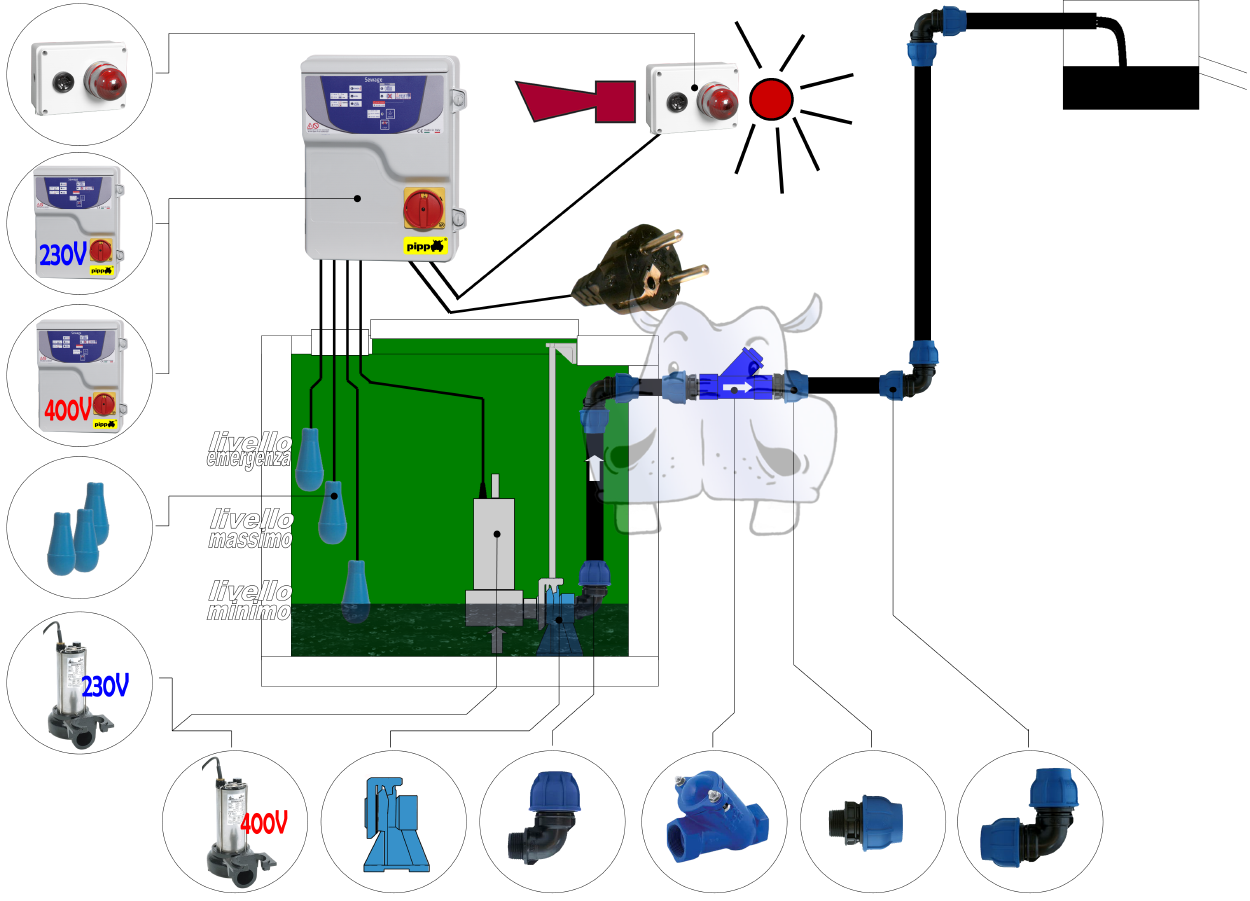

SCHEMA 3 - impianto di base composto da una (1) pompa sommersa acque nere, quadro elettrico, gestione da galleggianti elettrici separati, segnalazione anomalia livello, esempio di installazione slitta scorrevole per pompa

L'impianto rappresentato è lo schema di un impianto professionale a una elettropompa sommergibile per acque reflue, indicato per il sollevamento di acque reflue e di scarto provenienti da civili abitazioni e applicazioni dove le acque presentano corpi solidi in sospensione con forte carica di detersivi e prodotti a base di tensioattivi; Gli impianti di sollevamento per fognature vengono utilizzati quando non è possibile espellere per gravità il refluo proveniente dagli scarichi delle abitazioni o da piccoli impianti di depurazione;
L'elettropompa sommersa monta una particolare girante che permette il passaggio del refluo evitando quanto più possibile eventuali intasamenti;
Lo start stop della sommersa avviene per mezzo di due galleggianti speciali esenti da mercurio denominati Multicontact
Un dispositivo di segnalazione anomalie a volte è indispensabile per prevenire allagamenti, gli allarmi OP100 vengono azionati per mezzo del galleggiante a pera più alto, il quale dopo un repentino innalzamento del livello del liquame nella vasca azionerà l'allarme di malfunzionamento dell'impianto.

La valvola di ritegno a palla affondante specifica per fognature è inintasabile in quanto la sfera che blocca il ritorno del refluo in vasca, durante il funzionamento si posiziona in modo da non ostruire il passaggio della fognatura, riportandosi nella sua sede al termine del funzionamento della sommersa.

Importantissimo per l'utilità effettiva il kit accoppiamento rapido della pompa sommersa costituito da un supporto inferiore che sostiene la sommersa e due guide o slitte dove scorre la pompa, e che vanno a finire sul supporto superiore. Grazie a questo sistema sia lo smontaggio che il montaggio della pompa avviene in pochi secondi.






















SCHEMA 4 - impianto composto da due (2) pompe sommerse acque nere, quadro elettrico, gestione da galleggianti elettrici separati, segnalazione anomalia livello, esempio di installazione slitte scorrevoli per pompe



L'impianto rappresentato è lo schema di un impianto professionale a due elettropompe sommergibile per acque reflue, indicato per il sollevamento di acque reflue e di scarto provenienti da civili abitazioni e applicazioni dove le acque presentano corpi solidi in sospensione con forte carica di detersivi e prodotti a base di tensioattivi; Gli impianti di sollevamento per fognature vengono utilizzati quando non è possibile espellere per gravità il refluo proveniente dagli scarichi delle abitazioni o da piccoli impianti di depurazione;
L'elettropompe sommerse montano una particolare girante che permette il passaggio del refluo evitando quanto più possibile eventuali intasamenti;
Lo start stop delle due pompe sommerse avviene per mezzo di due galleggianti elettrici speciali esenti da mercurio denominati galleggiante a pera o multicontact

Un dispositivo di segnalazione anomalie a volte è indispensabile per prevenire allagamenti, gli allarmi OP100 vengono azionati per mezzo del galleggiante multicontact più alto, il quale dopo un repentino innalzamento del livello del liquame nella vasca azionerà l'allarme di malfunzionamento dell'impianto (una volta inserito l'allarme un quarto galleggiante darà il consenso per l'avvio dell'altra elettropompa)

La valvola di ritegno a palla affondante specifica per fognature è inintasabile in quanto la sfera che blocca il ritorno del refluo in vasca, durante il funzionamento si posiziona in modo da non ostruire il passaggio della fognatura, riportandosi nella sua sede al termine del funzionamento della sommersa.

Importantissimo per l'utilità effettiva di questo sistema è il kit accoppiamento rapido della pompa sommersa costituito da un supporto inferiore che sostiene la sommersa e due guide o slitte dove scorre la pompa, e che vanno a finire sul supporto superiore. Grazie a questo sistema sia lo smontaggio che il montaggio della pompa avviene in pochi secondi.
